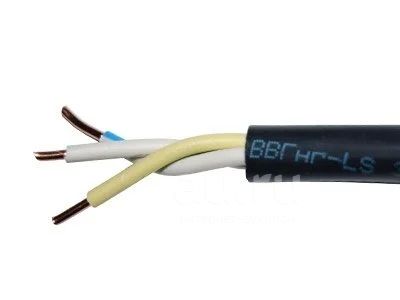

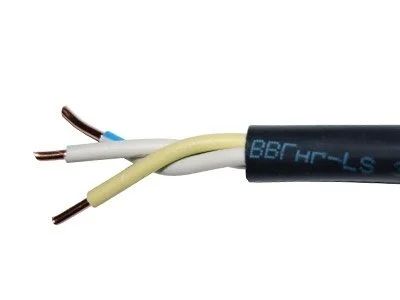

Кабель ВВГ-нг-LS 3*6 ГОСТ, 100 метров

Артикул ТР000025617.
ВВГнг-LS 3х6 - сокращенная маркировка кабеля силового с 3 медными жилами сечением 6 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГнг(А)-LS 3*6
Кабель ВВГнг(А)-LS 3х6 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012
Кабель ВВГнг-LS 3х6 является аналогом (заменой) следующих импортных кабелей: NYY-J 3*6 , NYY-O 3х6 , CYKY 3х6 , NYM 3*6

Технические характеристики кабеля ВВГнг-LS 3х6:
Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69
Температуры эксплуатации от -50 до +50 градусов по Цельсию
Монтаж кабеля ВВГнг-LS 3х6 производится при температуре не ниже -15 градусов
Минимальный радиус изгиба при прокладке - 114,3 миллиметров
Кабель ВВГнг(А)-LS 3х6 не распространяет горение при групповой прокладке по категории (А)
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 3*6 не приводит к снижению светопроницаемости более чем на 50%
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С
Продолжительность короткого замыкания не должна превышать 5 секунд
Предельная температура жил кабеля ВВГнг-LS 3х6 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371
Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
Расчетная масса кабеля ВВГнг-LS 3х6 - 0,32 килограмм в метре
Наружный диаметр - 12,7 миллиметров
Срок службы кабеля ВВГнг-LS 3*6 - не менее 30 лет с даты изготовления
Растягивающее усилие при монтаже не должно превышать 900 Ньютонов
Токовые нагрузки кабеля ВВГнг-LS 3х6

Допустимый ток при прокладке ВВГнг-LS 3х6 на воздухе: 46 Ампер
Допустимый ток при прокладке в земле: 59 Ампер
Допустимый ток односекундного короткого замыкания: 650 Ампер
Активное сопротивление жилы: 3,06 Ом на километр
Расшифровка маркировки ВВГнг(А)-LS 3х6

В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением
В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением
Г - Не имеет брони
нг - ПВХ пластикат пониженной пожарной опасности
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение при горении (тлении)
3 - Количество токопроводящих жил
6 - Сечение жил в квадратных миллиметрах
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении
(ож) или (мж) - Жила выполнена в многопроволочном исполнении
(0,66) - Кабель рассчитан на напряжение 660 Вольт
(1) - Кабель рассчитан на напряжение 1000 Вольт
Конструкция кабеля ВВГнг(А)-LS 3х6

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма
3. Заполнение - из ПВХ композиции пониженной пожарной опасности
4. Оболочка - из ПВХ к...
