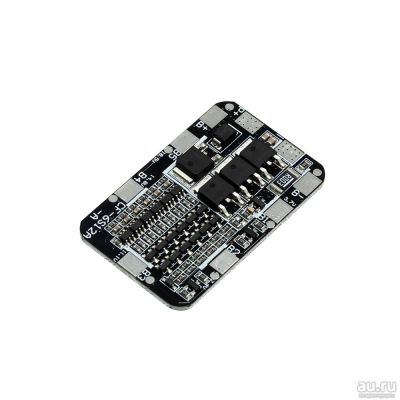

Собранная печатная плата - модуль, контроллер 6S Li-Ion аккумулятора на элементах 18650 или других с номинальным напряжением 24 В и рабочим током до 15 А, с функциями защиты и зарядки.

Печатная плата - модуль, контроллер 6S (для 6 включенных последовательно или большего, кратного пяти количества включенных последовательно - параллельно) элементов 18650, 26650 или других, с функциями защиты и зарядки с балансировкой, применяется для создания батареи аккумуляторов с номинальным напряжением 24 В и рабочим током до 15 А. Параметры:

Размеры примерно 50 х 32,5 х 4 мм.

Максимальный ток разряда 15A

Мгновенный ток разряда 25A

Напряжение зарядки: 25,5 В

Ток зарядки: 15A (макс.)

Напряжение обнаружения избыточного заряда: 4,28 ± 0,05 В

Задержка защиты от перегрузки: 0,1 с

Напряжение сброса перезаряда: 4,08 ± 0,05 В

Напряжение обнаружения перегрузки: 2,55 ± 0,08 В

Задержка обнаружения избыточного разряда: 0,1 s

Напряжение сброса избыточного разряда: 2,9 ± 0,1 В

Напряжение обнаружения перегрузки по току: 150 мВ

Задержка обнаружения перегрузки по току: 9 мс

Ток защиты от перегрузки по току: 30 ± 3 A

Состояние защиты от перегрузки: отключение нагрузки

Задержка обнаружения короткого замыкания: 250 мкс

Состояние защиты от короткого замыкания: отсоедините отрицательного полюса

Сопротивление проводимости основной цепи: 20 мОм

Рабочий ток: ≤ 30 мкA

Ток сна (батарея при разрядке) 10 мкA

Диапазон температур:-30 / + 80 ℃
