Осциллограф DS211

Портативный цифровой одноканальный осциллограф MiniDSO DS211 с встроенным генератором сигналов

На протяжении последних нескольких лет, производитель инновационных высококачественных электронных товаров Miniware успешно трудиться над усовершенствованием и модернизацией общеизвестных устройств, предлагая широкой аудитории потребителей их компактные, многофункциональные аналоги. И одним из таких приборов стал осциллограф — наиболее важный и часто незаменимый измерительный инструмент в арсенале любого радиолюбителя. С помощью подобного электронного устройства можно выполнять обширный спектр работ, направленных на исследование простых или сложных электрических схем. Осциллограф помогает наблюдать за искажениями сигналов и сдвигом фаз в самых разных участках цепи, измерять временные характеристики сигналов, определять амплитудные формы и значения напряжения, получая предельно точные технические данные изучаемых сигналов в графическом изображении на экране. Цифровые осциллографы серии DSO — по-своему уникальный результат инженерной мысли виртуозов-изобретателей Miniware.

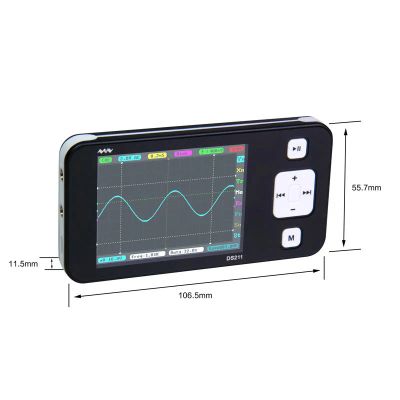

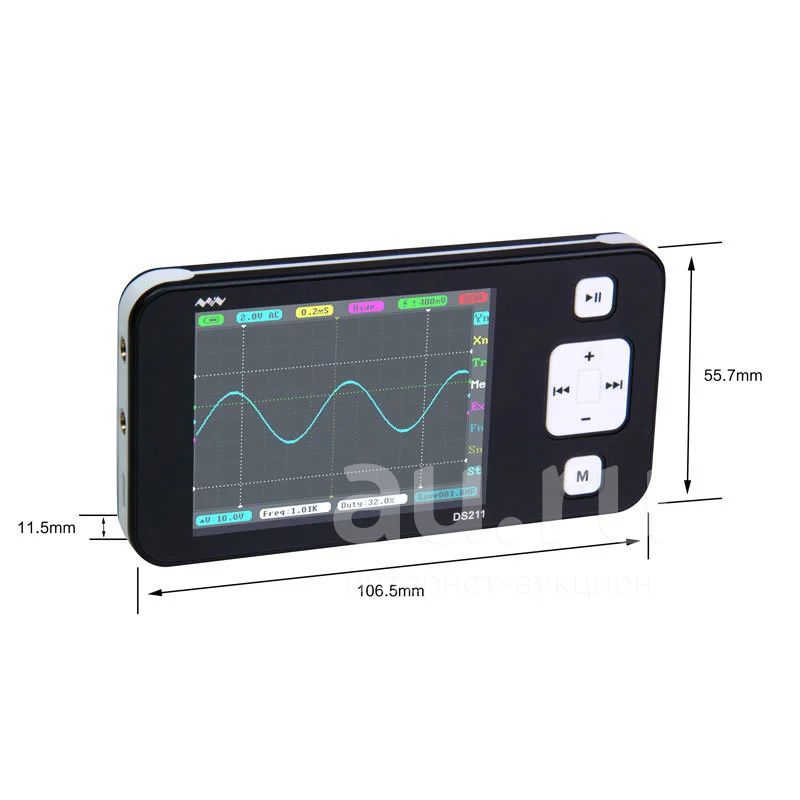

Современными профессиональными осциллографами оснащаются и научные лаборатории, и мастерские по сервисному обслуживанию/ремонту бытовой или промышленной электроники, и учебные классы по разработке схемотехники. В большинстве случаев, измерительные приборы представляют собой среднегабаритные стационарные устройства, отличающиеся друг от друга не только внешним видом, но и разнообразными конструктивными/аппаратными возможностями. Модель цифрового осциллографа DS211 обладает весьма скромными размерами и без труда умещается на одной ладони. DS211 очень легко и удобно переносить. Просто положив в карман одежды, его можно взять с собой в любую поездку.

Управление осциллографом MiniDSO DS211

1. Назначение кнопок управления Пуск/Стоп — запуск или остановка работы триггера. Длительное нажатие сохраняет текущие настройки, восстанавливаемые при следующем включении прибора.

Влево, Вправо — уменьшение/увеличение значения выбранного параметра, смещение маркеров.

Вверх, Вниз — передвижение курсора по главному и контекстному меню

Меню — открытие/закрытие контекстного меню. Длительное нажатие сохраняет снимок осциллограммы в формат BMP.

2. Экран прибора и меню

DS211 наделён большим многоцветным TFT LCD экраном 2.8 дюйма с чётким изображением и улучшенными обзорными углами. Выводимая на экран текстовая или графическая информация разделена на три зоны. Основную центральную область занимает осциллограмма. В верхней и нижней границах отображаются различные параметры осциллографа. По правой стороне расположено главное меню прибора, каждый его раздел содержит скрывающийся список из нескольких дополнительных настроек, вызываемых кнопкой "М". DS211 допускает редактирование параметров масштабирования горизонтальной и вертикальной осей развёртки, режима отображения сигнала, положений измерительных маркеров, чувствительность и фронтальное направление срабатывания триггера, а также множество других полезных характеристик.

3. Сохранение данных осциллограмм, анализирование и математические операции

Прежде всего, DS211 — бюджетная модель цифрового осциллографа, поэтому единственный вход прибора не позволит подключаться сразу к двум точкам с эталонным и изучаемым сигналом. Стоит ли считать единственный канал недостатком или ограничением? Определённо нет, второй канал нередко бывает невостребованным. Тем более, у DS211 предусмотрен "виртуальный" канал (Ex), применяемый не только для математических операций инверсии, вычитания или сложения, но и для сравнения опорной осциллограммы с активным каналом.
