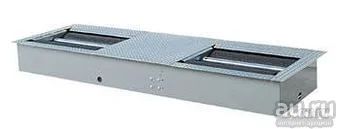

Стенд тормозной SUN SBA 2000 STD стрелочный на восстановление

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Стенды SBA - 2000 предназначены для проверки эффективности и контроля тормозных систем автомобилей с нагрузкой на ось до 3500 кг .

Стенды обеспечивают измерение следующих параметров:

- тормозной силы, развиваемой каждым колесом автомобиля,

- тормозной силы, развиваемой стояночным тормозом.

Стевды MOiyr быть использованы на автагранспортных предприятиях, автомобильных заводах, станциях технического обслуживания и центрах инструментального контроля.

ОПИСАНИЕ

В основу работы стендов положен прнаорш обратимости движения.

Исрьпгуемый автомобиль устанавливается неподвижно, а "дорога" движется с заданной скоростью. Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каяодая пара роликов приводится во вращение от мотор- редуктора и имитирует движение автомобиля со скоростью 4.5 км/ч.

Одновременно производится испытание тормозов колес одной оси -передней или задней. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода.

Корпус мотор-редуктора подаешен балансирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоиз-мерительной системой и передается на ЭВМ и дисплей пульта управления.

Основой стенда является опорное устройство, состоящее из двух блоков роликов. Оба блока роликов аналогичны по конструкции. Привод вe щeгo ролика осуществляется от мотор-редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора.

Корпус мотор-редукгора установлен в подшипниковых опорах. Реактивный момент корпуса при торможении через рычаг воспринимается силоизмерительной сиа емой, состоящей из датчика и преобразователя. Крутящий момент с выходного вала мотор-редуктора посредством механических передач передается на ведущий и ведомый ролики, на которые усганавливаются колеса автомобиля. Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения автомобилей при жпытаниях тормозной системы.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Серия 2000

Диапазон измерения тормозной силы автомобиля, кН 0-6

Пределы погрепшости измерения + 60Н / (0 ... 1.5 )кН

тормозной силы автомобиля /в диапазоне ±4%/ (1,5.... 6)кН

измерения MaKcmiamnaa нагрузка на ось колеса, кг3500

Скорость движения автомобиля, имитируемая на стенде, км/ч 4.5

Д1Ш1етр ролика, мм 202

Колея проверяемого автомобиля, мм 780 - 2200

Габаритные размеры, мм 680x2320x280

Питание от сети переменного тока 3x220/380 В частотой 50Гц

Условия эксплуатации, °С от -10 до+40

состояние уточняйте, звоните
