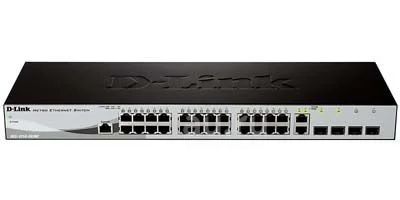

Коммутатор (switch) d-link des-1210-28/me

Использовался крайне мало, в основном хранился.

Серия коммутаторов DES-1210/ME является идеальным решением для применения в сетях Metro Ethernet. Устройства данной серии оснащены 8/24 портами Fast Ethernet для подключения по меди, а также 2/4 комбо-портами Gigabit/SFP, которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Защита от перенапряжений 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз.

Безопасность и аутентификация

Коммутаторы серии DES-1210/ME поддерживают управление доступом 802.1X на основе порта/хоста, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding позволяет администраторам привязать IP-адрес источника к соответствующему МАС-адресу для определенного порта коммутатора, способствуя расширению возможностей управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения злонамеренных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.

Отказоустойчивость/высокая производительность

Коммутаторы серии DES-1210/ME поддерживают протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов 802.3ad, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данные модели поддерживают стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 уровней приоритетов и 4 очереди. Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.

Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для исходящего и входящего трафика. Коммутаторы серии DES-1210/ME также поддерживают функцию управления широковещательным штормом, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.

Многоадресная рассылка

Коммутаторы серии DES-1210/ME поддерживают полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутаторы серии DES-1210/ME предоставляют возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

Функции управления

Дружественный пользователю web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт этих коммутаторов поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.

Характеристики:

Аппаратная версия

B2

Размеры

• Ширина для установки в 19-дюймовую стандартную стойку

• Высота 1U

Интерфейс

• 24 порта 10/100 BASE-TX

• 2 порта 100/1000 SFP

• 2 комбо-порта 10/100/1000BASE-T/100/1000 SFP

Консольный порт

RJ-45

Производительность

• Коммутационная матрица: 12,8 Гбит/с

• Макс. скорость перенаправления 64-байтных пакетов: 9,5 Mpps

• Размер таблицы МАС-адресов: 8K записей

• SDRAM для CPU: 128 МБ DDR2

• Буфер пакетов: 384 КБ

• Flash-память: 16 МБ

Индикаторы

• Power (на устройство)

• Console (на устройство)

• Link/Active/Speed (на порт)

Функции уровня 2

• Таблица MAC-адресов: 8К

• Spanning Tree Protocols

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP

- Фильтрация BPDU

- Root Restriction

• Функция Loopback Detection

• Агрегирование каналов

- Совместимость с 802.3ad

- Макс. кол-во групп – 8, 8 портов на группу

• Зеркалирование портов

- Поддержка 1 группы зеркалирования

- Режимы: One-to-One, Many-to-One, Flow-based (ACL)

• L2 Protocol Tunneling (L2PT)1

Многоадресная рассылка уровня 2

• IGMP Snooping

- IGMP v1/v2 Snooping, v3 awareness

- Поддержка 256 групп

- IGMP Snooping Fast Leave на основе VLAN/хоста

- Report Suppression 1

• MLD Snooping

- MLD v1, MLD v2 awareness

- Поддержка 256 групп

VLAN

• 802.1Q Tagged VLAN

• Группы VLAN

• Макс. 4K VLAN

• VLAN на основе порта

• GVRP

• Асимметричные VLAN

• Макс. 256 динамических VLAN

• VLAN Trunking

• Double VLAN (Q-in-Q)

• Q-in-Q на основе порта

• ISM VLAN

Функции уровня 3

• IPv6 Neighbor Discovery (ND)1

• ARP

Качество обслуживания (QoS)

• Управление полосой пропускания

- На основе порта (входящее/исходящее, с шагом до 64 Кбит/с)

- На основе потока (входящее/исходящее, с шагом до 64 Кбит/с)

- Для входной/выходной очереди (с шагом до 64 Кбит/с)

• 4 очереди на порт1

• Обработка очередей

- Strict priority

- Weighted Round Robin (WRR)

- Strict + WRR1

• Поддержка следующих действий для потоков

- Установка тегов приоритетов 802.1p

- Differentiated Services Code Point (DSCP)

• CoS на основе:

- Порта коммутатора

- Очереди приоритетов 802.1p

- VLAN ID

- MAC-адреса

- Ether type

- TOS

- DSCP

- Типа протокола

- Порта TCP/UDP

Списки управления доступом (ACL)

• До 250 правил доступа

• ACL на основе

- Порта коммутатора

- Приоритета 802.1p

- Содержимого пакета, определяемого пользователем

- VLAN ID

- MAC-адреса

- Ether type

- TOS

- IPv4/v6-адреса

- DSCP

- Типа протокола

- Номера порта TCP/UDP

- Класса трафика IPv6

• ACL на основе времени1

• Статистика ACL

• Фильтрация интерфейса CPU

AAA

• 802.1X

- Управление доступом на основе порта

- Управление доступом на основе хоста

- Identity-driven Policy Assignment (VLAN, ACL, QoS)

• Гостевой VLAN

• Ведение учетных записей RADIUS

• 4 уровня учетной записи пользователя

Безопасность

• SSH v2

• SSL v3

• Port Security

• До 64 MAC-адресов на порт

• Защита от широковещательного/ многоадресного/одноадресного шторма

• Сегментация трафика

• IP-MAC-Port Binding (IMPB)

- Проверка пакетов ARP

- Проверка пакетов IP

- DHCP Snooping

• D-Link Safeguard Engine

• DHCP Server Screening

• Фильтрация DHCP-клиентов

• Предотвращение ARP Spoofing

• Предотвращение атак BPDU

• Предотвращение атак DoS

OAM

• Диагностика кабеля

• 802.3ah Ethernet Link OAM

• 802.3ah D-Link Unidirectional Link Detection (DULD)

Управление

• Web-интерфейс (поддержка IPv4)

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент (поддержка IPv4)

• TFTP-клиент (IPv4/v6)

• Регистрация команд

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• RMON v1

• RMON v2

- Поддержка группы ProbeConfig

• LLDP

• BootP/DHCP-клиент

• Автоматическая настройка DHCP

• DHCP Relay (Поддержка IPv4)

- DHCP Relay Option 12

- DHCP Relay Option 82

• Добавление тега PPPoE Circuit-ID

• Мониторинг CPU

• Команда отладки

• SNTP

• Восстановление пароля1

• Шифрование пароля

• Обходной пароль

• Доверенный хост

• Изменение конфигурационного файла с помощью синтаксиса CLI

MIB

• RFC 1213 MIB II

• RFC 1493 Bridge MIB

• RFC 1907 SNMPv2 MIB

• RFC 1757, 2819 RMON MIB

• RFC 2021 RMONv2 MIB

• RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC 2674, 4363 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 Ping & Traceroute MIB

• Private MIB

• D-Link Zone Defense MIB1

Стандарт IETF

• RFC 768 UDP

• RFC 791 IP

• RFC 792 ICMPv4

• RFC 2463, 4443 ICMPv6

• RFC 793 TCP

• RFC 826 ARP

• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv61

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP

IPv6

• RFC 1981 Path MTU Discovery1

• RFC 2460 IPv61

• RFC 2461, 4861 Neighbor Discovery1

• RFC 2462, 4862 IPv6 Stateless Address Auto-configuration1

• RFC 2464 IPv6 Neighbor over Ethernet and definition1

• RFC 3513, 4291 Архитектура адресации IPv61

• RFC 2893, 4213 Двойной стек IPv4/IPv61

• IPv6 Ready Logo Phase 21

Физические параметры

MTBF

424,757 часов

Уровень шума

0 дБ

Тепловыделение

54,25 BTU/ч

Входное напряжение

100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

15,5 Вт

Размеры

440 x 140 x 44 мм

Система вентиляции

Пассивная

Защита от перенапряжений

Все порты 10/100 Мбит/с поддерживают стандарт IEC61000-4-5 10/700us встроенной защиты от перенапряжений 6 кВ

Рабочая температура

От -5 до 50 C

Температура хранения

От -40 до 70 C

Рабочая влажность

От 10% до 90% (без конденсата)

EMI

• FCC Class A

• CE Class A

Сертификаты безопасности

• CE

• CE LVD

• UL/cUL

Сертификат стороннего производителя

IPv6 Ready1
