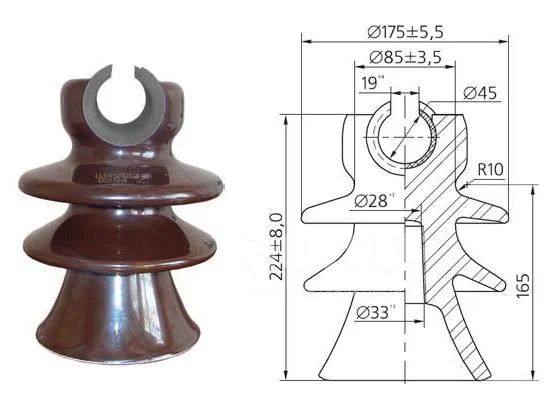

Изолятор ШФ-20 Г1 с ухом наличие

Штыревые фарфоровые изоляторы ШФ 20Г1 предназначены для изоляции и крепления изолированных проводов СИП-3 на воздушных линиях электропередачи, в распределительных устройствах электрических станций и подстанций переменного тока на напряжение до 20 кВ.

Особенности:

Монтируется на стандартном штыре. Провод может быть закреплен в желобе или на шейке изолятора. Эксплуатируется при температуре окружающего воздуха от -60 до +50 °С.

В связи с внедрением во второй половине 90-х годов высоковольтных линий с самонесущими изолированными проводами были разработаны отечественные штыревые фарфоровые изоляторы специальной конструкции для ВЛИ 6, 10, 20 кВ.

Для крепления изолятора используются колпачки серии К: К-6, К-9, КП-22.

Для крепления самонесущего изолированного провода СИП-3 (SAX) к этим изоляторам используются спиральные вязки серии ВС.
