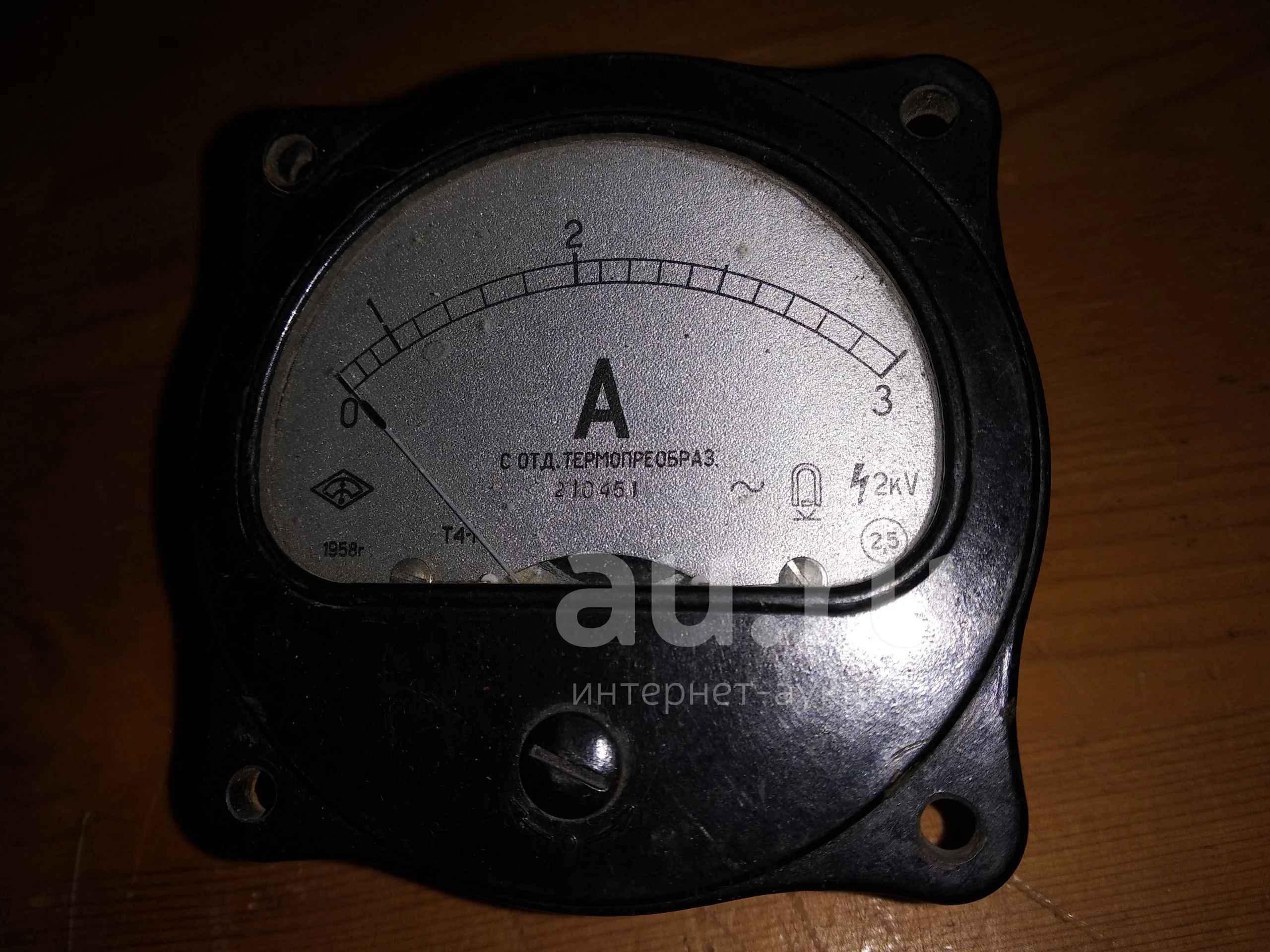

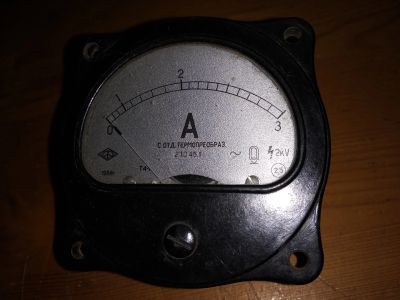

Амперметр Т4-1..0-3А...переменный ток....редкий ...(3-1\2)

что видите то и покупаете..

Т4 амперметр

Также этот прибор может называться: Т-4, Т 4, ТЧ, Т-Ч, Т Ч, t4, t-4.

Т4 амперметр щитовой малогабаритный однопредельный с отдельным термопреобразователем является прибором термоэлектрической системы с непосредственным отсчетом и предназначается для измерения тока в цепях высокой частоты.

Амперметры Т4 представлены следующими модификациями: Т4-1, Т4-2.

Габаритные размеры - 80×80×50 мм.

Класс точности - 2,5.

Тряско-, ударопрочные.

Амперметры Т4 применяются в качестве антенных амперметров в радиопередатчиках стационарного и подвижного типа.

Контактные термопреобразователи в зависимости от пределов измерения поставляются двух видов:

- Т-1 для амперметров с пределами измерения до 10 А включительно;

- Т-2 для амперметров с пределами измерения тока свыше 10 А.

Технические характеристики Т4:

Диапазон частот - от 0,3 МГц до 7,5 МГц.

Пределы измерения - 0,5 А; 1 А; 2 А; 3 А; 5 А; 10 А; 20 А; 30 А; 50 А.

Основная погрешность приборов:

- при частоте 50 Гц - не более ±2,5% от номинального значения шкалы;

- при частотах от 0,3 МГц до 7,5 МГц - не более ±5%.

Шкалы приборов имеют квадратичный характер и сжаты в своей начальной части.

Рабочая часть шкалы - от 20% до 100%.

Рабочее положение - вертикальное и горизонтальное.

Корпусы измерителей - брызгонепроницаемые.

Масса:

- амперметра Т4 - 0,240 кг;

- термопреобразователя Т-1 - 0,18 кг;

- термопреобразователя Т-2 - 0,37 кг.

В качестве металлов, образующих термопару, в термопреобразователях типов Т-1 и Т-2 применяются сплавы золото-палладий и платино-иридий.

Условия эксплуатации амперметров Т4:

Температура окружающего воздуха - от -40° С до +60° С.

Относительная влажность - до 98%.

Амперметр Т4 изготовляется в пластмассовом корпусе для утопленного монтажа. Измерители Т4 должны монтироваться на нежелезных панелях.
