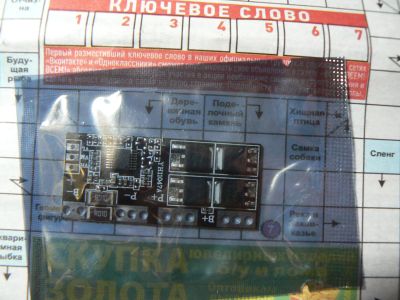

Собранная печатная плата - модуль, контроллер 4S Li-Ion аккумулятора на элементах 18650 или других с номинальным напряжением 14,8 В и рабочим током до 15 А, с функциями защиты и зарядки.

Печатная плата - модуль, контроллер 4S (для 4 включенных последовательно или большего, кратного трём количества включенных последовательно - параллельно по схеме с последнего рисунка) элементов 18650, 26650 или других, с функциями защиты и зарядки с балансировкой, применяется для создания батареи аккумуляторов с номинальным напряжением 14,8 В и рабочим током до 15 А.

Рабочий ток: 15А (при естественном охлаждении до 10 А, с добавлением теплоотвода до 15 А, максимальный кратковременный ток 30 А).

Основные функции: функция защиты от перегрузки, защита от короткого замыкания, защита от превышения тока.

Рабочая температура:-40 ~ + 85 градусов.

Размер модуля: 50 х 22 х 4 мм.

Применения:

Защитная плата может использоваться в качестве контроллера аккумуляторной батареи с номинальным напряжением 14,4 - 16,8 В (в зависимости от степени заряда) из четырех литийполимерных элементов 18650 с защитой от короткого замыкания.

Примечание: из-за отсутствия деталей на одной из сторон модуля можно организовать теплоотвод, установив на эту сторону металлический радиатор для повышения рабочего тока и повышения надёжности устройства.
