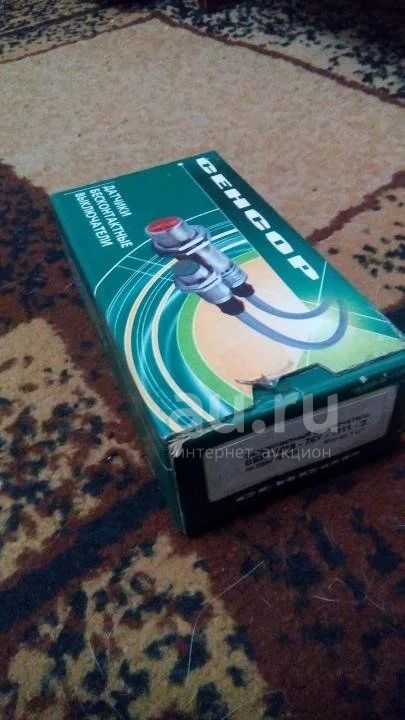

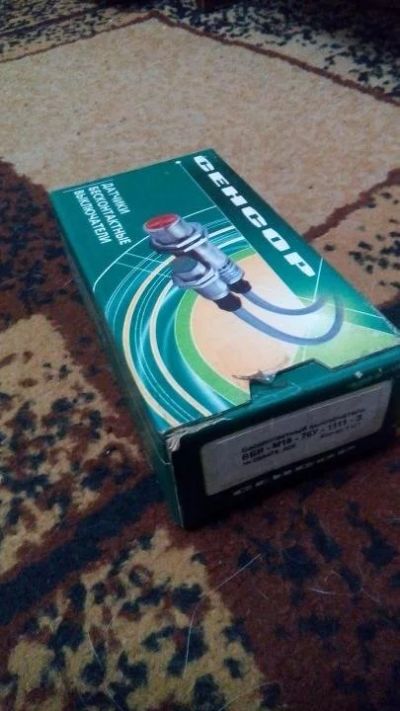

Датчик ВБИ-М18-76У-1111-З

Датчик бесконтактный индуктивный ВБИ-М18-76У-1111-З

Технические характеристики Принцип действия - Индуктивные бесконтактные выключатели

Исполнение - Типовое исполнение

Условия установки - Утапливаемое исполнение

Номинальное расстояние срабатывания - (Sn), мм 5

Реальное расстояние срабатывания (Sr), мм - 4,5 - 5,5

Используемое расстояние срабатывания (Su), мм - 4,05 - 6,05

Гарантированный интервал срабатывания (Sa), мм - 0 - 4,05

Способ подключения - Встроенный кабель. Длина 2 м.

Диаметр или максимальный размер активной поверхности, мм - 18

Вид корпуса - Металлический цилиндр с резьбой

Частота срабатывания, Гц - 600

Точность повторения (R), мм - 0,45

Дифференциальный ход (H), мм - 0,90

Задержка готовности, мс - 200

Мгновенное срабатывание (без дребезга) П. 7.2.1.14

Функция коммутационного элемента Замыкающий контакт (НО)

Наличие индикации и защиты выхода от перегрузок - Есть индикация срабатывания, бистабильная защита от перегрузок, короткого замыкания нагрузки и защита от выбросов напряжения.

Диапазон номинальных напряжений питания, В - 12 - 24 В

Диапазон рабочих напряжений питания, В - 10 - 30 В

Падение напряжения для ВБ постоянного тока В - 2

Номинальный ток для ВБ постоянного тока, мА - 200

Минимальный рабочий ток для ВБ постоянного тока (3 или 4 вывода), мА - 0,1

Остаточный ток для ВБ постоянного тока (3 или 4 вывода), мА - 0,01

Собственный ток потребления для ВБ постоянного тока, мА - 25

Наличие герметизации и класс изоляции - Класс II

Испытательное напряжение проверки изоляции для ВБ постоянного тока, В - 500

Температура окружающей среды для нормального исполнения, С - -45…+80 С

Температура окружающей среды для холодоустойчивого исполнения, С - -55…+80 С

Степень защиты IP по ГОСТ 14254 - IP67

Влажность окружающего воздуха, % - < 90% при +20 С

Стойкость при испытаниях на влажное тепло циклическое - Прил. В.8.1.2.5

Степень загрязнения окружающей среды - Степень 3

Стойкость к быстрому изменению температуры - Прилож. В.8.1.2.3

Климатическое исполнение серийных изделий (по ГОСТ 15150-69) - У1

Вибрационная стойкость- Согласно п. 7.4.2

Стойкость к механическим ударам - a=75g, t=11 мс

Предельные механические нагрузки на встроенный кабель - Приложение С.8.1

Устойчивость к импульсным помехам, кВ - 1 кВ, ГОСТ Р 51317.4.4

Устойчивость к электростатическим разрядам, кВ - 4 кВ, ГОСТ Р 51317.4.2

Допустимое излучение, мкВ/м - Согласно п. 7.2.7

Максимальная величина пульсаций напряжения постоянного тока, В - Не более 0.1 Ue

Устойчивость к кондуктивным помехам - 5 класс, ГОСТ Р 51317.2.5

Категория применения коммутационного элемента - DC-13
