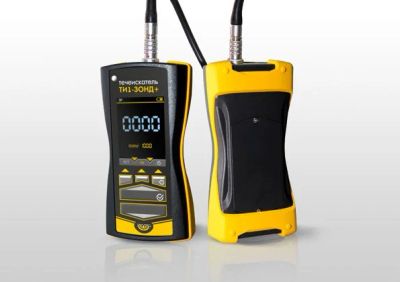

Портативный течеискательный комплекс «Akascan ТИ1 - ЗОНД+»

Течеискатель «ТИ1 - ЗОНД+» и методы контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ" ТК371/ПК6

Портативный течеискательный комплекс «ТИ1 - ЗОНД+» предназначен для поиска и локализации утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д. Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов.

• Контроль герметичности вакуумных и пневматических систем
• Поиск течей в затворах, насосах
• Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
• Локализация течей в крупногабаритных объектах
• Проверка качества сварных швов, герметичности вакуумных соединений
• Проверка целостности упаковки пищевых продуктов, лекарственных средств
• Проверка целостности корпусов РЭ аппаратуры в т.ч. рентгеновских аппаратов

Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.

ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.

Назначение преобразователей:

Гелиевый щуп (звукорезонансный метод) - поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).

Ультразвуковой щуп (акустический метод) - поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.

Особенности ТИ1-ЗОНД:

• современная элементная база и высокопроизводительное цифровое ядро
• большой ЖК индикатор 320 х 240 точек
• два типа используемых щупов: гелиевый и ультразвуковой
• возможность поиска утечек вакуума
• минимальный уровень выявляемой течи 0,05 г/год
• установка погора срабатывания после калибровки по контрольной течи
• лазерный целеуказатель места контроля (для ультразвукового щупа)
• поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа
• сверхчувствительный поиск малых утечек при использовании гелиевого щупа
• интерфейс USB
• возможность замены преобразователей без подстройки к электронному блоку.
• высокая скорость контроля по сравнению с зарубежными аналогами.
• автоматическая отстройка от мешающих факторов влажность воздуха, загазованность помещения.
• прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP65

Технические характеристики:

Портативный течеискатель «ТИ1-ЗОНД» с гелиевым преобразователем для локального поиска малых утечек гелия, элегаза, фреонов и т.д. в непосредственной близости от утечки (до 30 мм)

• Чувствительность течеискателя - ≤1·10-6 м 3 · Па/с, устойчивая работа в условиях загазованности, слабая зависимость от влажности
• Время выхода на режим течеискателя - ≤1 минуты
• Масса течеискателя - 0.3 кг (≤1 кг в упаковке)
• Габариты электронного блока - 160 х 88 х 34
• Пробный газ - Гелий
• Количество дополнительных пробных газов - Любые газы, отличающиеся по скорости звука от воздуха
• Постоянная времени течеискателя - ≤1 с
• Длина зондовой части щупа - 1 м
• Проверка нижнего порога чувствительности - Калиброванная контрольная течь диффузионного типа «КТ-1»

(СДОС 07-2012)

• Световая, звуковая и цифровая индикация утечек - +
• Время непрерывной работы от аккумуляторов - Не менее 5 часов

Портативный течеискатель «ТИ1-ЗОНД+» с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации. Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.

• Частотный диапазон, кГц - 37 – 44
• Пробный газ - Воздух, азот, гелий, вакуум и т.д.
• Дистанция обнаружения утечки газа, м - до 40 м
• Масса щупа, кг - без параболического усилителя - 0,1

- с параболическим усилителем - 0,25

• Габариты щупа, мм - без параболического усилителя - 60х30х23

- с параболическим усилителем - 230х400х90

• Проверка нижнего порога чувствительности - Калиброванная контрольная течь «КТ-2 АКУСТИКА» - контрольный образец (СДОС 09-2014)
• Длина зондовой части щупа, м - без параболического усилителя - 1

-·с параболическим усилителем - 1

• Наличие лазерного целеуказателя течи - Да
• Диапазон рабочих температур - (- 10... 50 С)

Комплект поставки:

Электронный блок с аккумуляторами

Преобразователь акустический ультразвуковой

Преобразователь гелиевый

Параболический усилитель (опционально)

Контрольная течь КТ-1 (опционально)

Контрольная течь КТ-2 (опционально)

Зарядное устройство

Наушники

Паспорт (руководство по эксплуатации)

Сумка для переноски
