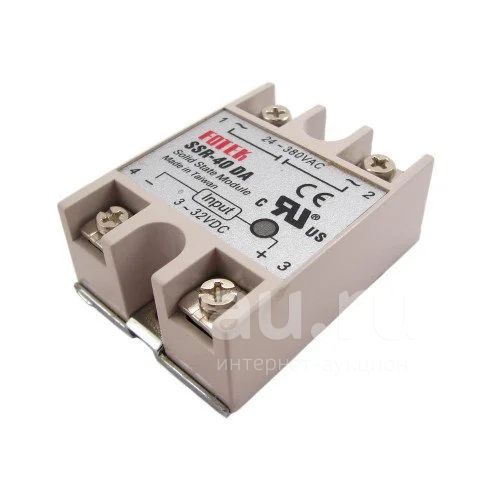

Однофазное твердотельное реле SSR-40DA 40А DC-AC 0110307

Твердотельные или полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп накаливания и прочего электрооборудования с резистивной нагрузкой (при соблюдении особых условий и для нагрузки индуктивного характера) и рабочим напряжением питания от 24 до 380 В переменного тока.

В твердотельных реле коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов, что дает им ряд преимуществ перед обычными электромеханическими реле:

Отсутствие искр и электрической дуги при коммутации

Меньший уровень электромагнитных помех при коммутации

Существенно больший ресурс службы

Не требуют профилактических работ в процессе эксплуатации

Возможность высокого быстродействия (скорости коммутации)

Малые размеры;

Характеристики:

Тип: DC-AC

Номинальное управляющее напряжение: 3-32 В постоянного тока

Напряжение включения/выключения : вкл > 2.4 В / выкл < 1 В

Ток срабатывания: 7.5 мА/12 В

Метод управления: коммутация при переходе тока через ноль. Нет помех, создающихся 3-й гармоникой при включении

Номинальное напряжение нагрузки: 24-380 В переменного тока

Падение напряжения: 1.6 В/25 °С

Номинальный ток нагрузки: 40 А

Макс, кратковременный ток: 410 А

Ток утечки: 3 мА

Время отклика на входной сигнал: менее 10 мс

Диэлектрическая прочность: более 2.5 кВ АС / 1 мин

Сопротивление изоляции: более 50 МОм / 500 В DC

Диапазон рабочих температур: -20°С...+80°С

Размер: 6.3 х 4.6 х 2.3 см

Вес: прибл. 100 г

Внимание! Твердотельные реле SSR не предназначены для коммутации электродвигателей.

Однако они могут использоваться для этих целей при выполнении следующих условий:

- Должен быть обеспечен 5-8 кратный запас по току;

- Обязательно использования радиатора охлаждения (и желательно с вентилятором обдува)
