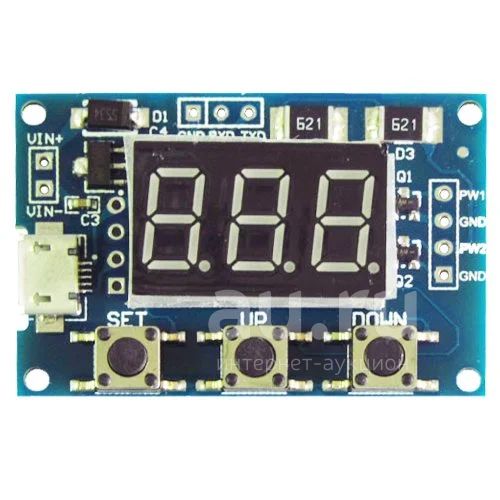

Двух канальный генератор ШИМ. Управление по UART или ручное

[IMG][/IMG]Используется в качестве генератора сигналов прямоугольной формы, генерирует прямоугольный сигнал для экспериментальной разработки и использования;

Два выхода ШИМ с независимой регулировкой частоты и скважности;

Диапазон частот: 1 Гц ~ 150 кГц;

Возможность управления по последовательному каналу.

Характеристики:

Рабочее напряжение: 5 - 30В (поддерживает microUSB 5.0V);

Точность частоты: точность около 2%;

Выходной ток может составлять 8 - 30 мА;

Амплитуда выходного напряжения: по умолчанию 5В (может быть изменена внешним источником питания);

Управление по последовательному порту:

Стандарт связи: 9600 бит/с

Битов данных: 8

Стоп-бит: 1

Бит проверки: нет

Контроль потока: нет

Установка частоты ШИМ по UART:

1. «S1FXXXT»: установит частоту ШИМ1 как XXX HZ (001 ~ 999)

2. «S1FXX.XT»: установит частоту ШИМ1 как XX.X KHZ (00.1 ~ 99.9)

3. «S1FX.X.X.T»: установит частоту ШИМ1 как XXX KHZ (0.0.1 ~ 1.5.0)

Установка скважности:

1. «S1DXXXT»: установит скважность ШИМ1 как XXX (001 ~ 100)

Для установки второго канала меняем S1 на S2.

Установка параметров кнопками: Set, Up, Down.

Короткое нажатие кнопки SET, последовательно выводит на экран дисплея один из четырёх параметров (FR1: частота ШИМ1, dU1: скважность ШИМ1, FR2: частота ШИМ2, dU2: скважность ШИМ2), перед переключением будет мигать соответствующее имя параметра.

Нажмите клавишу ВВЕРХ, ВНИЗ, чтобы изменить текущее значение параметра.

Модуль устанавливает значение частоты 3 видов:

XXX: 1 Гц ~ 999 Гц;

XX.X: 0.1Khz ~ 99.9Khz;

X.X.X.: 1kHz ~ 150кГц

Переключение делается длительным нажатием кнопки Set (не менее 5 секунд).
