ШИМ-модуль генератор сигналов ЖК-дисплей 1 Гц-150 кГц

Цифровой одноканальный PWM / ШИМ генератор прямоугольных импульсов с регулируемой частотой и скважностью. Диапазон выходных частот - от 1Гц до 150кГц. Модуль можно использовать в качестве генератора импульсов для различных применений, в том числе для управления драйверами шаговых двигателей, при тестировании оборудования и электронных компонентов, в схемах регулировки мощности и т.д.

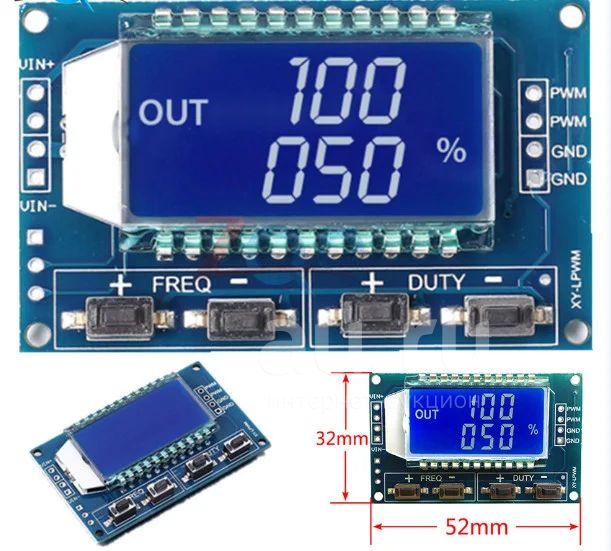

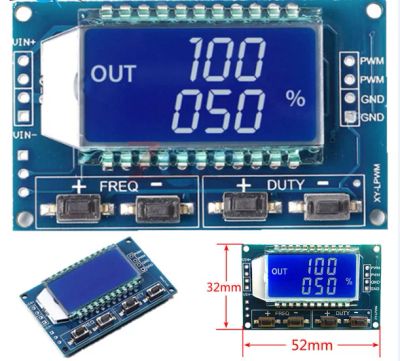

Текущая частота и скважность импульсов отображается на дисплее. Настройка частоты и скважности выходного сигнала виполняется кнопками FREQ+, FREQ- и DUTY+, DUTY-. Возможно также управление модулем через UART интерфейс. При отключении питания настройки сигнала сохраняются в энергонезависимой памяти.

Амплитуда выходного PWM сигнала равна напряжению источника питания (3.3 – 30 В). Выход генератора слаботочный, максимальный ток составляет 30 мА, поэтому для управления более мощной нагрузкой необходимо использовать выходной усилитель.

Частота отображается тремя цифрами, текущий диапазон определяется положением десятичной точки в числе:

• XXX - 1 Гц .. 999 Гц
• X.XX - 1 кГц .. 9.99 кГц
• XX.X - 10 кГц .. 99.9 кГц
• X.X.X - 100 кГц .. 150 кГц

Характеристики:

Диапазон выходных частот 1Гц...150кГцДиапазон регулировки скважности 0...100%Напряжение питания 3.3-30 ВВыходной ток 5-30 мАФорма генерируемых импульсов прямоугольнаяМаксимальная погрешность выходной частоты 2%Диапазон рабочих температур -20°C...+70°CРазмеры
