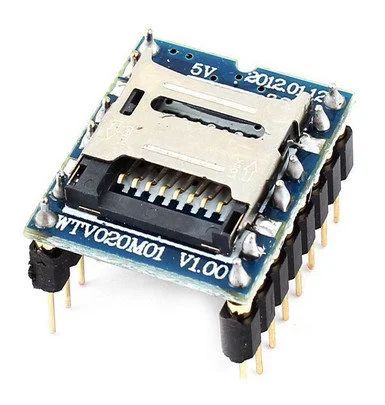

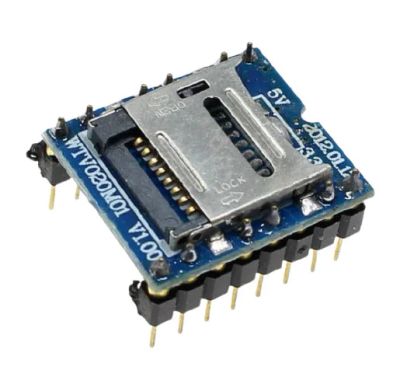

Звуковой музыкальный модуль, разъём micro-SD карта, WTV020-SD-20SS Wtv020 WTV020-SD WTV020SD-20SS Arduino

Модули и микросхемы серии WTV020-SD предназначены для приложений, где требуется простое дешевое решение по хранению-воспроизведению звуковых и музыкальных сообщений большой длительности с высоким качеством звучания. Для хранения аудио сообщений используется стандартная SD или micro-SD flash карта. Смена аудио информации осуществляется простой заменой или перезаписью flash карты. Запись может производиться на любом бытовом карт ридере.

Основные преимущества модулей и микросхем WTV020-SD:

полностью готовое к использованию однокристальное решение,

низкая стоимость,

минимальные размеры (модуль WTV020-SD(micro): всего 22 х 19 мм),

позволяет хранить и воспроизводить большой объем аудио информации: до 512 файлов общей длительностью до 46 часов,

встроенный высокоскоростной аудио процессор, обеспечивает качественное и чистое звучание,

простая схема включения: всего одна микросхема,

быстрая и удобная смена звуковых сообщений: простой заменой flash карты или перезаписью ее на любом картридере,

поддерживаемые частоты дискретизации от 6кГц до 36кГц,

поддерживается формат файлов AD4 (аналог mp3),

ШИМ (PWM) выход для прямого подключения динамика с выходной мощностью 0.25/0.5Вт,

ЦАП (DAC) выход для подключения внешнего усилителя,

5 режимов управления, как с помощью кнопок или отдельных сигналов, так и по командам внешнего микроконтроллера,

максимальный обьем поддерживаемой карты 1гб

напряжение питания 3-3.3В

Карта памяти должна быть отформатирована в стандарте FAT16.

Файлы формата AD4 могут иметь частоты до 32 кГц.

Файлы должны располагаться в корневом каталоге карты памяти. 0001.ad4 0002.ad4 0003.ad4

файлы типа безимени1.wav воспроизводиться не будут
