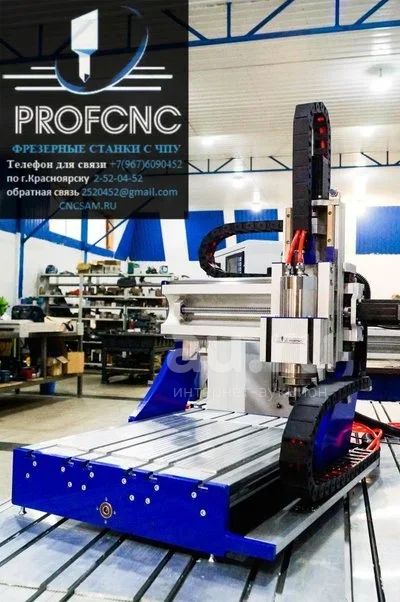

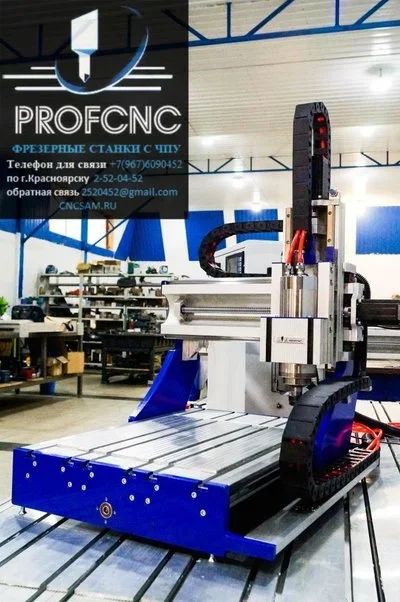

ЧПУ ! CNC ! ЧПУ фрезерный станок с рабочим полем 420х350мм MA Lite ! Cтанок для обработки разных материалов, от пеноплекса до сплавов типа Д16Т

Станок предназначен для 2D/3D обработки изделий, раскроя таких материалов как: древесина, пластики, оргстекло, акрилы, алюминий и сплавов на его основе в том числе Д16Т, латунь, бронза.

Фрезерный станок с ЧПУ портального типа серии MА.

Все несущие элементы конструкции изготовлены из конструкционного термоупрочненного алюминиевого профиля сечением 130х50 мм.

Широкое применение станка находят в таких производствах как: деревообработка (декор, панно, мебель и т.п.), ювелирное дело, полиграфия и т.д.

Станок работает от стандартной розетки и имеет небольшие габариты, уровень шума от шпинделя жидкостного охлаждения не превышает порог в 75-80 Дб ,что позволяет поместить его в небольших и даже жилых помещениях.

Видео обзор станины!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: PROFCNC 4235MA Lite

Рабочие зоны станка X,Y,Z 420х350х150мм

Разрешающая способность 0.01 мм

Точность 0.052мм

Движение по осям X,Y,Z Привод с шариковой винтовой парой D16(D20) шаг 10мм

X-Y-Z направляющие Профильные линейные /Тайвань

Максимальная скорость До 8000 мм/мин

Мощность шпинделя 1,5KW/2,2KW жидкостное охлаждение

Скорость вращения шпинделя 24 000 об/мин

Мощность инвертера 1,5KW/2,2KW/3,0 KW

Приводной двигатель Stepper/Servo Stepper /Гибридные (опция)

Напряжение AC220V/50-60Hz

Код команды G code

Интерфейс Ethernet/DSP

Система смазки Периодическая ручная

Управление Компьютер/DSP контроллер A11E RichAuto 3-и оси/ A18 RichAuto 4-и оси (опция)

СПЕЦИФИКАЦИЯ

PROFCNC 4235 MA Lite

Профильные направляющие TRH HGR15

Каретка профильной направляющей TRH HGH15CA

Винт ШВП 1610

Гайка ШВП 1610

Муфта кулачковая, размер 25*30, размеры внутренних диаметров по заказу от 6-12мм

Шаговый двигатель 57мм 1.8N*m + драйвер на DM556

Платы развязки на MACH3 4/5 осей

Импульсный блок питания 24В 1А 25Вт

Импульсный блок питания 36В 10А 360Вт

Шпиндель 1,5кВт, 3-и подшипника, жидкостное охлаждение, цанга ER16

Частотный преобразователь DELTA VFD015M21A 1.5KW

Цанги ER16 комплект 11 штук

Шланг ПВХ 5*8мм

Помпа погружного типа 75Вт

Гибкий кабель канал с внутренним размером 18*37

Кабель экранированный супергибкий TRVVP 4*0,3

Кабель экранированный супергибкий TRVVP 4*0,75

Кабель сигнальный супергибкий RVVT 3*0,2

Датчики индуктивные LJ12A3-4-Z/BX 6-36V

Собранная Электрическая часть станка

Станина станка 4235 MA

Возможно увеличение производительности станка

Комплект серво-шаговых двигателей ZDM с драйвером фланец 60мм 3 N*M (замена шаговых двигателей и драйверов базовой комплектации) 17 000 руб.

Установка шпинделя мощностью 2,2кВт, 3-и подшипника, жидкостное охлаждение, цанга ER20 + замена частотного преобразователя 9 000 руб.

Охладитель для шпинделя CW 3000 14 000 руб.

Централизованная система смазки направляющих и ШВП 12 000 руб.

Замкнутая система подачи ОЖ (Рециркуляция охлаждающей жидкости) 12 000 руб.

Увеличение клиренса +50 мм. и хода по оси-Z 8 000 руб.
