ЧПУ ! CNC ! ЧПУ фрезерный станок PROF CNC MA с рабочим полем 600х400мм MA Classic! Высокопроизводительный, станок для обработки разных материалов, от пеноплэкса до сплавов типа Д16Т
Снят с торгов продавцом.
Причина:
Продам позже
ЧПУ ! CNC ! ЧПУ фрезерный станок PROF CNC MA с рабочим полем 600х400м...
Описание лота
Состояние | Новое |
КРАТКО !
1) Станок с легкостью может обрабатывать цветные металлы ( Качество обработки порадует!)
2) Станок идеально вписывается в любой гараж, или мастерскую!
3) Мы поможем и покажем как его запустить ! И ни какое обучение вам не нужно будет после первого вашего запуска, на ютубе и в интернете полно информации , этим темам посвящают целые каналы и форумы!
4) Снимали видео на канал специально для тех, кто не хочет ехать, или не может этого сделать,
все узлы можно увидеть и посмотреть станок либо этот либо подобный в работе!
5) Если есть сильное желание экономить , то вариация Classic позволит вам работать СРАЗУ!
Станок предназначен для 2D/3D обработки изделий, раскроя таких материалов как: древесина, пластики, оргстекло, акрилы, алюминий и сплавов на его основе в том числе Д16Т, латунь, бронза.

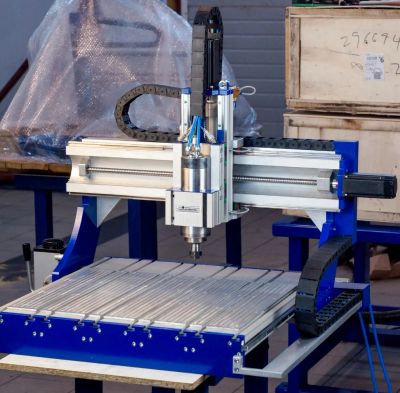

Фрезерный станок с ЧПУ портального типа серии MА.
Все несущие элементы конструкции изготовлены из конструкционного термоупрочненного алюминиевого профиля сечением 130х50 мм.
Широкое применение станка находят в таких производствах как: деревообработка (декор, панно, мебель и т.п.), ювелирное дело, полиграфия и т.д.
Станок работает от стандартной розетки и имеет небольшие габариты, уровень шума от шпинделя жидкостного охлаждения не превышает порог в 75-80 Дб ,что позволяет поместить его в небольших и даже жилых помещениях
Для того чтобы ознакомить Вас с конструкцией данного станка мы подготовили видео , Станок продается в СБОРЕ!!! Данное видео ознакомительное, было снято для наших коллег из за границы. Станок передается Вам в руки в готовом к работе состоянии! (Проверенный , обкатаный!)
Станок с ЧПУ это высокотехнологичное оборудование , и мы понимаем, что прежде чем купить его необходимо качественно ознакомиться с его конструкцией , поэтому мы будем Вам рады на нашем производстве, для осмотра оборудования и основных узлов несущих нагрузку , систем управления , а так же электрической части (в наличии всегда есть станки , они изготавливаются в порядке очереди, срок изготовления от 45 суток) Звоните заблаговременно, и мы организуем небольшую экскурсию в нашем цеху.
Всем острых фрез, и высокой прямолинейности реза!
Фрезерно-гравировальный станок PROFCNC Maestro 6040 Classic
Размер рабочего поля (ШхДхВ): 600 х 400 х 150 мм ход по оси Z-175 мм
Габариты станка (механика): 950 х 750 х 850 мм
Вес 160 кг
· Число оборотов шпинделя, об/мин: 6000 – 24000
· Охлаждение шпинделя –жидкостное (тосол, антифриз, спирт)
· Рабочая подача (оси X, Y, Z) мм/мин: 0,2 – 10000
· Повторяемость, мм: не более 0.052мм/300мм хода (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)
· Точность позиционирования 0.052мм/300мм (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться) дискретность 0.01мм
· Прямолинейность по всем осям не более чем 0.05мм/300мм хода
· Перпендикулярность X-Y не более 0.05мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)
· Перпендикулярность X-Z не более 0.05мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)
· Перпендикулярность Y-Z не более 0.05мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)
· Тип цанги: ER16
· Электропитание от сети 220 В, 50 гц.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель: PROFCNC 6040MA Classic
Рабочие зоны станка X,Y,Z 600х400х150мм
Разрешающая способность 0.01 мм
Движение по осям X,Y,Z Привод с шариковой винтовой парой D16 и D20 шаг 10мм
X-Y-Z направляющие Профильные линейные /Тайвань
Максимальная скорость До 10000 мм/мин
Мощность шпинделя 1,5KW/2,2KW жидкостное охлаждение
Скорость вращения шпинделя 24 000 об/мин
Мощность инвертера 1,5KW/2,2KW/3,0 KW
Приводной двигатель Stepper/Servo Stepper /Гибридные (опция)
Напряжение AC220V/50-60Hz
Код команды G code
Интерфейс NC студио
Система смазки Периодическая ручная
Управление Компьютер (В комплект не входит, но мы можем его подготовить за отдельную плату)
СПЕЦИФИКАЦИЯ
PROFCNC 6040 MA Classic
Профильные направляющие TRH HGR15 + каретка профильной направляющей TRH HGH15CA
Винт ШВП 1610 + Гайка ШВП 1610 Винт ШВП 2010 + Гайка ШВП 2010
Муфта кулачковая, размер 25*30,
Шаговый двигатель 57мм 3,0N*m 3А+ Драйвера DM556 6А DC48V
Платы развязки на NC-студио
Импульсный блок питания 24В 1А 25Вт + Импульсный блок питания 400ВТ 220/50В
Шпиндель 1,5кВт, 4-е подшипника, жидкостное охлаждение, цанга ER16
Частотный преобразователь VFD015M21A 1.5KW
Цанги ER16 комплект 11 штук
Шланг ПВХ 5*8мм
Помпа погружной тип 75Вт
Гибкий кабель канал
Кабель экранированный супергибкий TRVVP 4*0,3
Кабель экранированный супергибкий TRVVP 4*0,75
Кабель сигнальный супергибкий RVVT 3*0,2
Датчики индуктивные LJ12A3-4-Z/BX 6-36V
Станина станка 6040 MA
Возможно увеличение производительности станка
Для того чтобы понять, что из опций вам необходимо , вы можете просмотреть обзор всех опций в данном видео
Фрезеровка твердого алюминиевого сплава на подобном станке 3-4мм за проход на высоких ускорениях
Характеристики станка позволяют уверенно обрабатывать, как твердые сплавы на основе цветных металлов, получая высокую точность и качественную поверхность, так и высокоскоростную 3D-фрезеровку!
Фрезеровка в зоне "Торцевой обработки" :
Зона торцевой обработки весьма себя зарекомендовала за последние 3-и года ( позволяет обработать детали и заготовки которые ни при каком раскладе не могут быть обработаны на обычном станке и на стандартом рабочем поле !
Данная опция расширяет возможности Вашего станка с ЧПУ и позволяет выйти на новый творческий уровень , произвести присадку, шип-паз, обработать столб, установить в данную зону ось вращения, и многое другое!
Нарезание резьбы в зоне "Торцевой обработки" :
Демонстрация работы системы рециркуляции СОЖ и насадки для защиты от разбрызгивания:
Так же немаловажный вопрос до приобретения станка с ЧПУ
" Как же проводить ТО (техническое-обслуживание) смазку и чистку станка "
Данная система смазки идет в любом продаваемом нами станке и в "Данном" станке фото которого выше она тоже есть! И механической части серии MAESTRO за нее платить не нужно!
Если Вы дочитали до этого момента , то Вас эта тема реально интересует 😁
Объявления продавца
Доставка в другие города
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Станок 9060, с направляющими HIWIN, ШВП1610 и шаговыми мотрорами с энкодерами, драйверами, муфтами.
А на счет граверов и фрез кукуруза что то есть в наличии и по каким ценам?
Может я успею оплатить граверы и фрезы? Но хотелось бы знать какие и цены.
Какой крутящий момент у шагового и шагового с энкодером моторов, и по ценам.
Я в цехе телефон могу не услышать. В обед с 12.30-13.00, но у нас Москва +1,
дозвониться можно.
F300 S2400
G00 X0 Y0 Z5
G00 X0 Y0 Z0.04
G01 X50 Y0
G01 X50 Y50
G01 X0 Y50
G01 X0 Y0
G00 X0 Y0 Z5
G00 X0 Y0 Z0.04
G00 X50 Y50
G00 X50 Y50 Z5
G00 X0 Y50
G00 X0 Y50 Z0.04
G01 X50 Y0
G00 X50 Y0 Z5
G00 X0 Y0
M05
M30
%
Фольга 0,05 под фрезу не проходила.
Царапин или следов фрезы на 24000 RPM
не заметил, расстояние между ножек микросхем
25,4 совпадает нормально, шаг 0.0025, микрошаг 1/10
между ножками микросхемы 2, 54 мм, или 1016 целых шагов.
Но 2 драйвера Gecko G201X c 57112, и один Yako 2608 c 86 мотором.
Теорию знаю, но практики нет и это чревато поломанными фрезами,
но на первых порах это видимо неизбежно.
Еще у этого станка один огромный минус, рабочий стол из фанеры 15 мм
с от фрезерованной базовой поверхностью. Но крепить к нему заготовку проблема, а фанера даже от изменения влажности может гулять.
Но при всех минусах вручную я так как станок не сделаю никогда. )
Особенно сверление твердосплавным сверлом с подъемом для
удаления стружки. Вручную это куча поломанных сверл.
А по поводу ориентировочной даты готовности станка и дополнительных опциях
, я заказывал механику станка с моторами, но без драйверов, а шаговый с энкодером без драйверов брать нет смысла. Так сумма за замену шаговых
на шаговые с энкодером и драйвером указана с учетом замены драйверов шагового, на энкодерный, но если я их не заказывал, то сумма будет другой?
Просто названную сумму я в аванс наберу, но это мой предел на ближайшие 2-3 месяца. По этому если сумма будет больше, то я не потяну сейчас такой Upgrade. ) Хочется ясности по этому вопросу. Позже я смогу, но тогда нет смысла сейчас брать эти моторы, но без них ШВП с гайкой будут болтаться не зафиксированные. Тоже плохо. А по крутящему моменту шаговые с энкодером не слабее просто шаговых? Параметры просто шаговых мне известны, а шаговых с энкодером и их драйвера нет. Шпиндель будет стоять скорее всего ER20 80 мм,
а он довольно тяжелый.
Правда практика это не теория, по ошибке, отвлекли меня на работе,
сломал твердосплавный гравер 0,1 мм. А у нас в городе его не купишь.
Есть бор-фрезы стоматологические, для тренировки бы было хорошо, но у них хвостовик 2,1 мм, такой цанги нет. На следующей неделе попробую от фрезеровать первую платку. Если первый блин не комом будет, то тогда нужно будет инструмент покупать, но это попозже видимо. А так загружаю файл NC кодов, задаю шаг сканирования, фольгу стеклотекстолита припаиваю на вход Зонда и сканируется автоматически высота заготовки с заданным шагом по X и Y.
NC коды автоматически корректируются программой под карту высот сканирования. Дальше фрезеровка. На той неделе если найду гравер проверю на практике, но со сломанным гравером сегодня на 0,04 над стеклотекстолитом Х
ходил по программе и нигде не задел плату, меньше зазор пока не ставил. )
Практика нужна. И кукурузы 2 и 3 мм. ) Побольше. )
Просто после покупки второго станка сложно и отдавать
долги и покупать что то еще. Но отдавать долги это без вариантов
и обязательно. Но может будут подработки.и тогда 27 или 28 смогу выслать.
А систему смазки ШВП и кареток потом реально самому установить?
NC Studio V5.5.60 разочаровала. В ней нет сканирования кривизны заготовки и коррекции NC файла под результаты сканирования. Подключил. кроме шпинделя EstlCAM. Работает стабильно и все нужные калибровки и сканирование есть. Для подключения шпинделя нужно спаять PWM - Voltage Convertor платку и оптопару на старт частотника. До пятницы запущу.
у каждой системы свое предназначение! Доброй вам ночи! Система смазки кареток завтра с вами обговорим по телефону данный вопрос есть несколько вариантов решений!
Аванс 27 го, может наберу.
