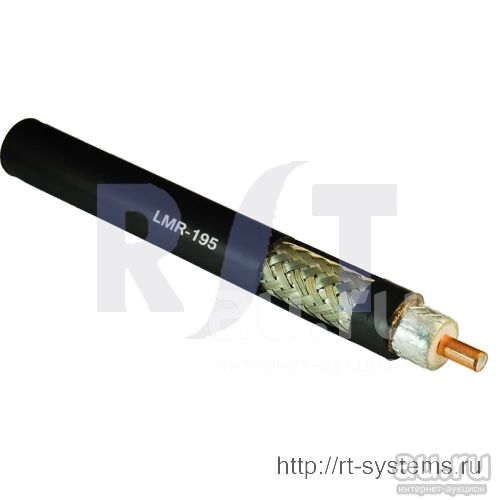

Кабель радоичастотный коаксиальный LMR-195 \ RF-195 \ 50 Ом \ 50ом \ высокочастотный

LMR-195 \ RF-195

Механические характеристики

Радиус изгиба: монтаж-12.7 мм

Радиус изгиба: повторный-50.8 мм

Изгибающий момент-0.014 Н-м

Вес-0.03 кг/м

Усилие на разрыв-18.2 кг

Раздавливание на плоской плите-0.27 кг/мм

Конструкционные характеристики

Внутренний проводник-чистая медь(0.94 мм)

Диэлектрик-твердый полиэтилен (2.79мм)

Внешний проводник - алюминиевая лента (2.95 мм)

Внешняя оплетка - алюминий (3.53 мм)

Стандартная оболочка-черный ПВХ (4.95 мм)

Требования к условиям окружающей среды

Диапазон температур для установки-40/+85 °C

Диапазон температур для хранения-70/+85 °C

Рабочий диапазон температур-40/+85 °C

Электрические характеристики

Скорость распространения-80 %

Пиковая мощность-2.5 кВт

Сопротивление по постоянному току внутреннего проводника-24.94 Ом/км

Сопротивление по постоянному току наружного проводника-16.08 Ом/км

Напряжение пробоя оболочки-3000 VRMS

Сопротивление-50 Ом

Уровень экранирования>90 дБ

Затухание

30 МГц-6.5 дБ/100 м

50 МГц-8.4 дБ/100 м

150 МГц-14.6 дБ/100 м

220 МГц-17.7 дБ/100 м

450 МГц-25.5 дБ/100 м

900 МГц-36.5 дБ/100 м

1500 МГц-47.7 дБ/100 м

1800 МГц-52.5 дБ/100 м

2000 Мгц-55.4 дБ/100 м

2500 МГц-62.4 дБ/100 м

5800 МГц-98.1 дБ/100 м

Основные преимущества коаксиального кабеля LMR-195

Гибкость: Кабель LMR-195 имеет минимальный радиус изгиба менее 1/2 дюйма, что существенно облегчает его прокладку в труднодоступных местах. Наружный экран кабеля выполнен из алюминиевой ленты, обеспечивающей значительно лучшую гибкость по сравнению с медным листом или гофрированным медным экраном.

Низкие потери: Использование вспененного диэлектрика с закрытыми порами, а так же сплошное экранирование алюминиевой лентой делают потери кабеля LMR-195 более низкими по сравнению кабелями типа RG58, RG-142

Защита от неблагоприятных погодных условий: Устойчивый к ультрафиолету черный полиэтилен внешней оболочки предает прочность кабелю и надежно защищает от воздействий окружающей среды. Различные типы наружной оболочки делают возможным использование кабеля как снаружи, так и в помещении.

Экранировка: Благодаря сплошному наружному экрану из алюминиевой ленты, приваренной к вспененному диэлектрику достигается экранировка кабеля LMR-195 более 90 дБ и великолепная помехоустойчивость на входе и выходе. При совместной прокладке кабелей взаимная изоляция составляет более 180 дБ. Для сравнения, уровень экранирования кабеля RG-58, RG-142 составляет всего 40дБ и 60дБ соответственно.

Фазовая стабильность: Кабели LMR-195 обладают великолепной фазовой стабильностью благодаря монолитной структуре и использованию вспененного диэлектрика. Как при изгибе, так и при изменении температуры стабильность фазового сдвига данного кабеля существенно превосходит аналогичную характеристику RG-58, RG-142.
