Датчик тока и напряжения INA219 с протоколом связи i2c
Описание лота
Состояние | Новое |

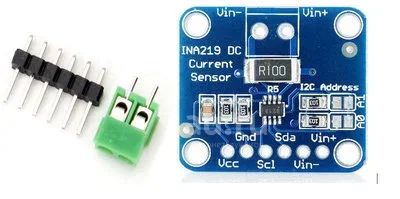

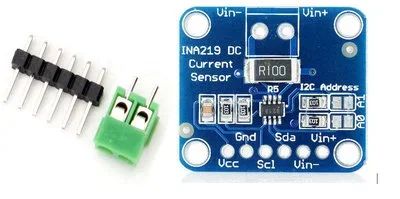

Цифровой датчик тока и напряжения Zero CJMCU-219 предназначен для измерения таких параметров постоянного тока как напряжение, ток и потребляемая мощность. Модуль выполнен на микросхеме INA219 – измерителем тока и напряжения с нулевым дрейфом и обладает малыми размерами и весом при очень больших возможностях и высокой точности измерений.
Микросхема измеряет параметры протекания тока в любом направлении с автоматическим переключением полярности измерения. Применить модуль можно в системах, контролирующих процесс заряда/разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока.Возможности изменения I2C адреса измерителя позволяют подключить на одну шину до 4-х таких устройств. Для увеличения точности измерений предусмотрен регистр калибровки.
Характеристики:
тип модуля: INA219
Рабочая температура: от -40C до 85C
Дрейф в рабочем температурном диапазоне: 100мкВ
Максимальный измеряемый ток: 3,2А
Точность измерения тока: 0,8мА
Разрешение измерителя: 12-бит
Интерфейс: I2C
Скорость интерфейса: 3,4МГц
Максимальное измеряемое напряжение: +-26 В
Калибровка: калибровочный регистр
Внутренние данные: измеренный ток и мощность
Фильтрация: х128 отсчетов
Напряжение питания: от 3В до 5В
