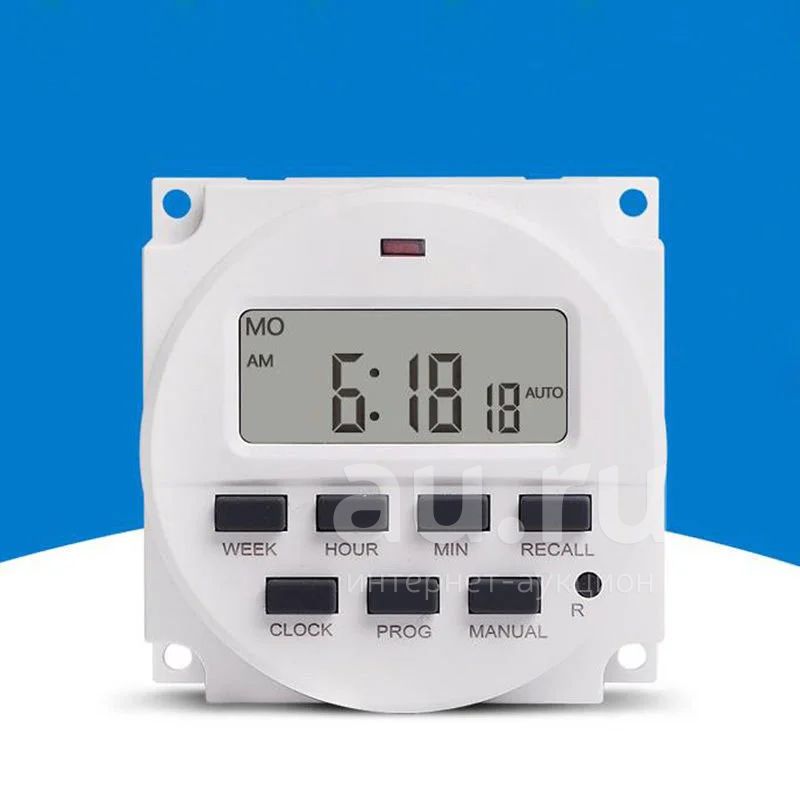

TM618N-2 таймер недельный с ЖК дисплеем, реле времени 220В 16А 2ВА

Недельный программируемый таймер для замыкания/размыкания электрической цепи согласно установленным интервалам времени. Оснащен ЖК-дисплеем. Имеет нормально разомкнутый контакт и четыре 3.2 мм отверстия для монтажа.

Диапазон программируемого времени: 1 мин - 168 часов

Число программ управления (включений/выключений): 16 (8/8)

Минимальный интервал срабатывания программы: 1 мин

Погрешность временных интервалов: не более 1 с/сутки

Рабочее напряжение: 180-250 В (50/60 Гц)

Максимальный ток нагрузки: 16 А

Максимальная мощность: 2 В·А

Механическая износостойкость: не менее 10^7 циклов вкл/выкл

Электрическая износостойкость: не менее 10^7 циклов вкл/выкл

Рабочая температура: -10~40 °C (влажность 35-85%)

Размер: 6 х 6 х 3 см

Таймер предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными процессами:

для включения и отключения уличного или внутреннего освещения (управление светом);

управления технологическими процессами;

электронагревательными приборами;

различными бытовыми приборами (ионизаторы и увлажнители воздуха, аквариумы);

сельскохозяйственной техникой (инкубаторы, брудеры, механизмами кормления и поения животных);

управление промышленными процессами;

включение и отключение электроприборов при много тарифном учете электричества;

управление рекламными вывесками;

информационными стендами (рекламные щиты и т.п.);

и в других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление.

Настройка часов.

Необходимо установить текущий день недели и время. Для этого нажмите и удержывайте кнопку clock часов и нажимайте кнопки:

week - для выставления дня недели. Нажимайте на кнопку week до того, пока в верхней части дисплея не загорится значение, соответствующее текущему дню недели.

SU- Sunday – Воскресенье, MO-Monday-Понедельник, TU- Tuesday, WE-Wednesday, TH- Thursday, FR-Friday, SA-Saturday

hour - для выставления часов, и min - для выставления минут.

Программирование реле времени.

Для программирования автоматического вкючения и выключения нагрузки, нажмите на кнопку Рrogr. Кнопкой week выбираются дни недели, по которым данное правило включения и отключения будет работать. Возможен выбор как нескольких предустановленных значений, так и выбор всех дней в недели, либо любого отдельного дня.

Кнопкой hour выставляем часы, кнопкой Мin - минуты срабатывания таймера (Аналогично настройке часов.

Первая цифра на дисплее в режиме программирования таймера – порядковый номер программы. Всего их может быть 16. Для каждой из программ есть два режима – вкл (ON) и выкл. (Off). Переключение между режимами производится кнопкой Р. Когда на дисплее горит индикатор ON – мы настраиваем время срабатывания резе на замыкание. При индикации Off на дисплее – настраиваем время срабатывания реле на размыкание.

Для выхода из режима программирования достаточно дойти до последней (16) программы, либо нажать на кнопку с изображением часов.

Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать соответствующую программу и нажать на кнопку Recall.

Кнопка Manual позволяет вручную замкнуть или разомкнуть реле, ( при замкнутом загорается красный индикатор, и на дисплее горит сегмент "ON"(лампочка), при разомкнутом – на дисплее горит сегмент "OFF"(лампочка перечеркнута)и красный индикатор не горит.) либо выбрать режим авто (по расписанию)на дисплее горит сегмент " auto"

Для полного сброса устройства достаточно нажать на кнопку R.?
