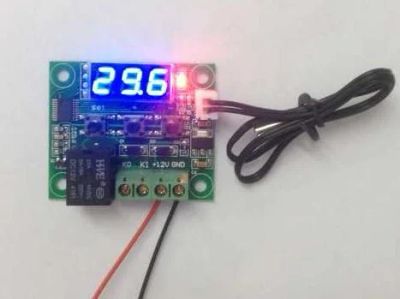

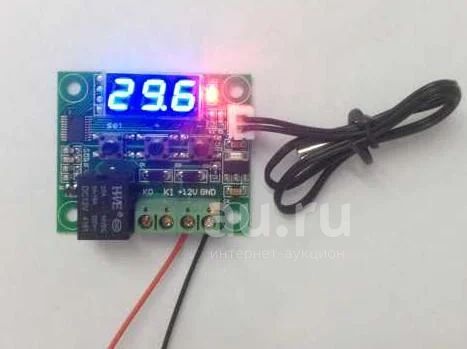

XH-W1209 Цифровой Термостат дисплей Высокая Точность Регулятор температуры Контроллер 12в №0322

Инструкция к кодам терморегулятора XH-W1209

Пользовательский режим:

Нажимаем Set - температура настройки терморегулятора мигает, кнопками + или - устанавливаем температуру , которую нужно поддерживать.

Сервисный режим (Режим настройки параметров):

Доступ к кодам программирования терморегулятора осуществляется при постоянном нажатии на кнопку Set в течение 5 сек. После этого высвечивается P0, далее перебором + или - выбираем номер параметра.

Выбор параметра для изменения осуществляется кнопкой Set, изменение + или -, запись в память кнопка Set.

P0 - выбор нагревателя или охладителя. H - нагрев С - охлаждение. То есть, если нужно при снижении температуры ниже заданной включать нагреватель выбираем H, если при превышении установленной температуры нужно включать охладитель выбираем С

P1 - гистерезис (0.1-15 °C, по умолчанию 2 °C) 0,1 . Гистерезис - это разница между температурой включения и выключения. То есть если установлена температура работы терморегулятора 4 °C и гистерезис = 0,5 °C, режим нагрева Н, то при температуре 4,5 °C терморегулятор будет выключать нагрев, а при температуре 3,5 °C выключать.

P2 - задание верхнего рабочего предела температуры (по умолчанию 110°C) . Это просто верхняя граница перебора температур при настройке в пользовательском режиме. Её нужно устанавливать больше температуры, на которую настроен терморегулятор. Например, при настройке терморегулятора на рабочую температуру 4 °C, параметр P2 устанавливается например 10 °C

P3 - задание нижнего рабочего предела температуры (по умолчанию -50°C) . Это нижняя граница перебора температур при настройке в пользовательском режиме. Её нужно устанавливать меньше температуры, на которую настроен терморегулятор. Например, при настройке терморегулятора на рабочую температуру 4 °C, параметр P3 устанавливается например 0 °C

P4 - коррекция температуры (-7 +7°C, по умолчанию 0) 0.

Если у вас есть образцовый термометр, с которым можно сравнить показания терморегулятора, то получив разницу с образцовым можно установить коррекцию в ту или иную сторону.

P5 - задержка включения/выключения реле (0-10 сек., по умолчанию 0)

P6 - сигнал аварийного превышения температуры (0 +110 °C, по умолчанию выключен) off. Если его включить (перевести кнопками + или - в режим on), то если после этого нажать кнопку set, то загорится установленная температура аварийной сигнализации (по умолчанию 110 °C) в этом режиме кнопками + или - можно установить желаемую температуру аварийной сигнализации. При достижении этой температуры терморегулятор индицирует аварийное превышение горизонтальными черточками.
