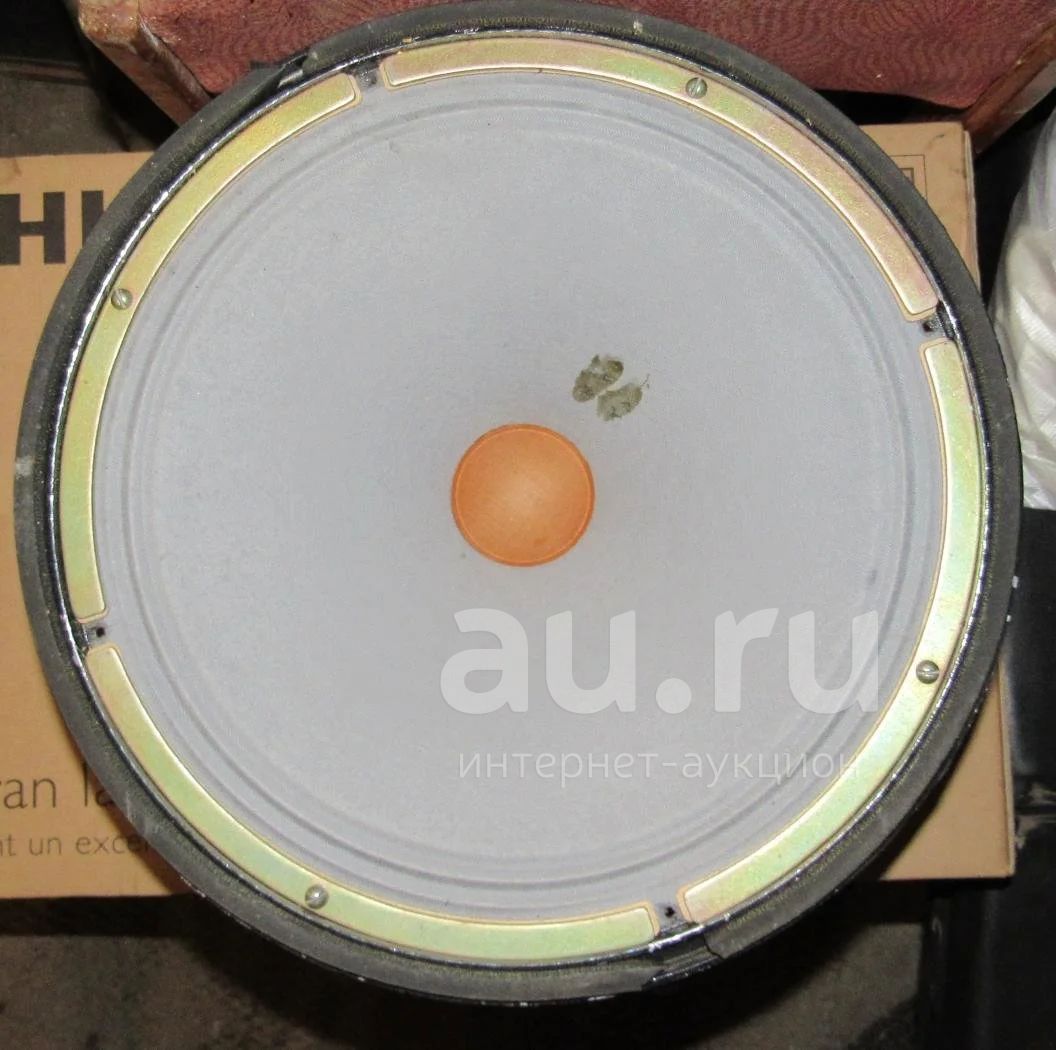

Динамик 25-ГДН-4 (кол. один)

основные конструктивные, электроакустические и электрические данные динамика 25ГДН-4:

габариты динамика : диаметр.................................................380 мм

высота....................................................211 мм

вес.......................................................................................................8,7 кг

тип излучателя...............................................................................литой бумажный диффузор с криволинейной образующей

тип подвеса верхнего края излучателя................................двухзвенный гофр

диаметр излучающей поверхности........................................285 мм

вес излучателя...............................................................................31 гр

тип центрирующей шайбы..........................................................матерчатая бекелизированная гофрированная плоская

рабочий диаметр центрирующей шайбы...............................136 мм

материал каркаса звуковой катушки......................................алюминиевая фольга

толщина каркаса звуковой катушки........................................0,2 мм

внешний диаметр звуковой катушки......................................54,4 мм

внутренний диаметр звуковой катушки.................................51,8 мм

диаметр керна магнитной цепи.................................................51,2 мм

диаметр отверстия в верхнем фланце магнитной цепи...55,08 мм

габариты воздушного зазора в магнитной цепи..................1,94Х12 мм

тип и материал магнита................................................................литой кольцевой ЮНКД 24

вес магнита.......................................................................................2Ю7 кг

размеры магнита............................................................................126Х60 мм

зазор между каркасом и керном...............................................0,3 мм

зазор между катушкой и фланцем...........................................0,34 мм

тип диффузородержателя..........................................................штампованный

материал диффузородержателя..............................................сталь 10КП-п

максимальная мощность..............................................................25 вт

номинальный диапазон частот...................................................60-5000 гц

неравномерность............................................................................16 дб

частота собственного резонанса подвижной системы.....50-65 гц

индукция в воздушном зазоре магнитной цепи....................9000 гс

марка провода звуковой катушки..............................................ПЭЛ

диаметр провода звуковой катушки.........................................0,27 мм

число витков звуковой катушки.................................................240

число слоев звуковой катушки...................................................4

высота намотки звуковой катушки............................................19 мм

вес обмотки звуковой катушки....................................................25,1 гр

номинальное сопротивление звуковой катушки..................15 м

сопротивление постоянному току звуковой катушки......... 12 ом

динамик выпускали с 1961 года
