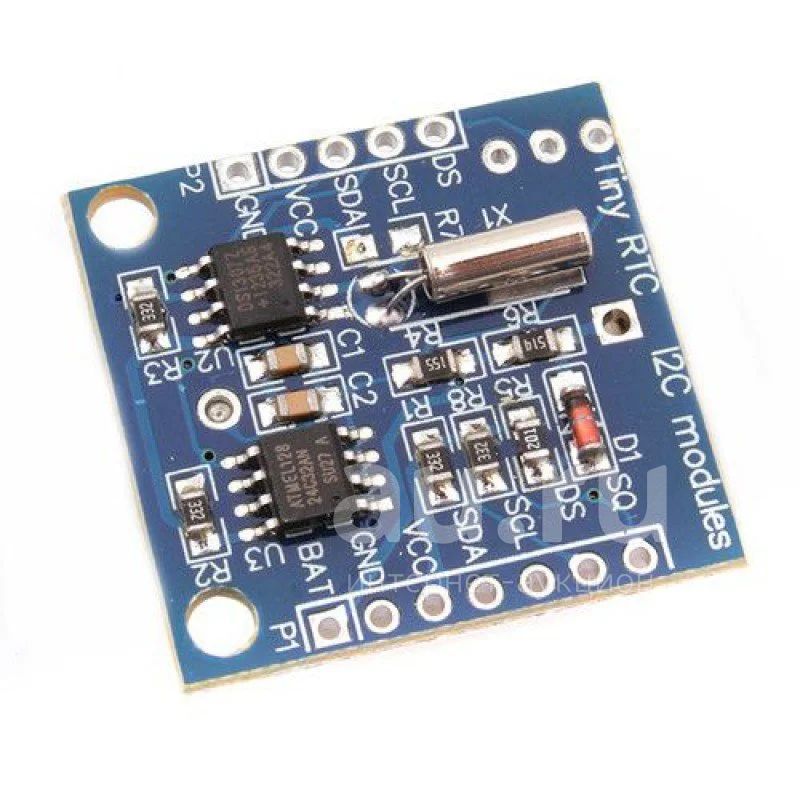

Модуль DS1307 + eeprom AT24C32

DS1307 это небольшой модуль, предназначенный для подсчета времени. Собранный на базе микросхемы DS1307ZN с реализацией питания от литиевой батарейки (LIR2032), что позволяет работать автономно в течение длительного времени. Также на модуле, установлена энергонезависимая память EEPROM объемом 32 Кбайт (AT24C32). Микросхема AT24C32 и DS1307ZN связаны обшей шиной интерфейсом I2C.

Использовании модуля DS1307 зачастую очень оправдано, например, когда данные считываются редко, интервалом более недели, использовать собственные ресурсы контроллера, неоправданно или невозможно. Обеспечивание бесперебойное питание, например платы Arduino, на длительный срок дорого, даже при использовании батареи.

Благодаря собственной памяти и автономностью, можно регистрировать события, (при автономном питании) например изменение температуры и так далее, данные сохраняются в памяти их можно считать из памяти модуля. Так что модуль DS1307 часто используют, когда контроллерам Arduino необходимо знать точное время, для запуска какого то события и так далее.

Характеристики:

— Напряжение питания: 5 В;

— Рабочая температура: – 40? … + 85?;

— Память: 56 байт (энергонезависимая);

— Батарейка: LIR2032 (автоматическое определение источника питания);

— Интерфейса: I2C;

— Размеры: 28х25х8 мм.

БАТАРЕЙКА В КОМПЛЕКТ НЕ ВХОДИТ.
