Двухканальный релейный модуль с гальванической развязкой (модуль с реле)
Торги завершены. Лот не продан.
16 фев 2020 06:32
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Двухканальный релейный модуль с гальванической развязкой (модуль с ре...
Цена
110 руб.
Цена
110 руб.
Торги завершены(16 фев 2020 06:32)
Описание
Состояние | Новое |

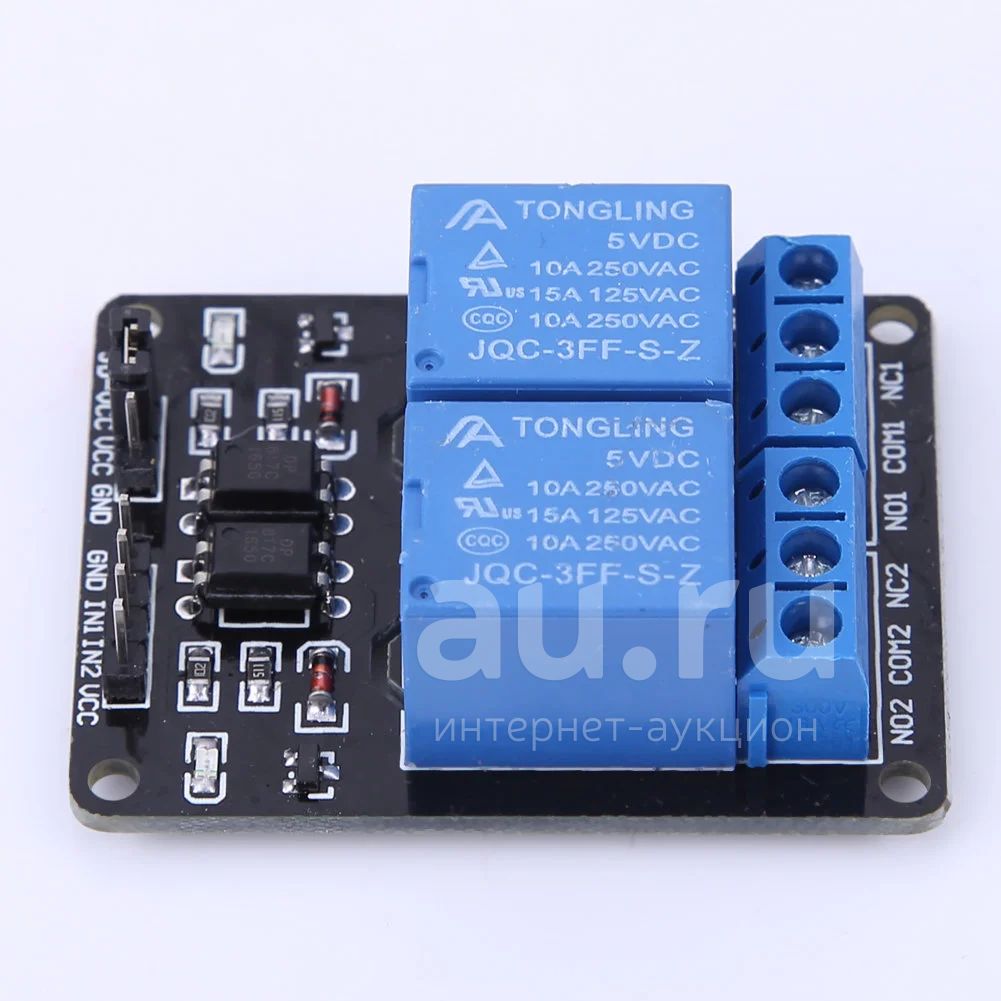

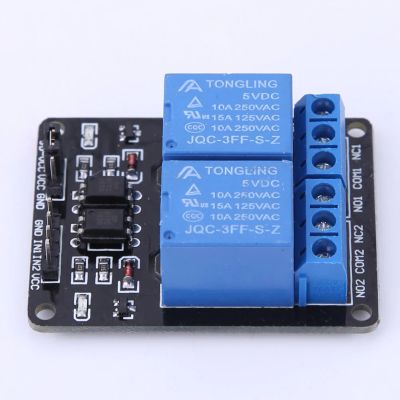

Данный релейный модуль содержит два канала реле, которые управляются с помощью напряжения 5 В. Схематически модуль специально разработан для управления с помощью слаботочных плат (arduino, raspberry и т.д.), которые на выходе могут выдать ток не более 40 мА, гальваническая развязка организуется с помощью 2-х отптронов DP817. Релейный модуль состоит из двух независимых частей, общие только питание Vcc и GND. При подачи питания (на VCC), контакт In1 находиться в высоком состоянии (лог 1), для переключения первого реле необходимо контакт In1 перевести в отрицательное состояние (лог 0), то есть закоротить цепь на землю (GND). Вторая часть реле, работает аналогично, модуль может работать и от отдельного источника питания, необходимо убрать перемычку и подключить питание к JD-VCC и GND.
Характеристики:
— Напряжение питания: 5 В;
— Потребляемый ток: 30 мА … 40 мА;
— Тип реле: электромеханическое;
— Коммутируемое напряжение: 250VAC, 30VDC;
— Максимальный коммутируемый ток: 10 А;
— Размеры: 50.5×32.5×17 мм.
Характеристики:
— Напряжение питания: 5 В;
— Потребляемый ток: 30 мА … 40 мА;
— Тип реле: электромеханическое;
— Коммутируемое напряжение: 250VAC, 30VDC;
— Максимальный коммутируемый ток: 10 А;
— Размеры: 50.5×32.5×17 мм.
