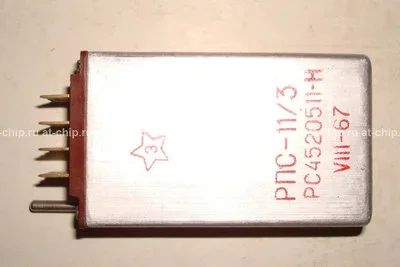

Реле РПС-11/3

Реле РПС-11/3 1978г.

паспорт РВ4.520.033 Платина : 0,1858г

Реле РПС-11/3 РВ4.520.033 служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.

Включение реле в цепь питания и коммутируемые цепи производиться при помощи соединительной (штепсельной) колодки, позволяющей производить быструю смену реле.

При подаче от источника тока положительного потенциала на начало обмотки и отрицательного – на конец обмотки якорь реле замыкается с правым контактом реле. При противоположном направлении тока по обмотке реле якорь замыкается с левым контактом.

Реле различаются регулировкой контактных систем:

Типа РПС-11/3 и РПС-11/4 – двухпозиционные;

Типа РПС-11/5 – трехпозиционные;

Типа РПС-11/7 – двухпозиционные с преобладанием к правому контакту.

Реле РПС-11/3 имеет более низкую чувствительность по сравнению с реле РПС-11/4.

Магнитная система реле типа РПС11 аналогична магнитной системе реле типа РП, но якорь имеет другую конструкцию подвески. Якорь приварен к плоской подвесной пружине, работающей на изгиб и закрепленной одним концом на силуминовой стойке.

Между двумя контактными пружинами расположена третья тонкая посеребренная пружина, обеспечивающая стабильный коэффициент трения между концами контактных пружин и, следовательно, отсутствие дребезга контактов.

Основание из керамики, на котором укреплены неподвижные контакты, имеет более простую форму, чем у реле типа РП.

Реле снабжено пластмассовой врубной колодкой с шестнадцатью контактными штифтами и защищено съемным алюминиевым чехлом.

Реле может иметь до семи обмоток.

Материал контактов – ПдЦрХ-1, ВС-70

Краткие технические характеристики

Входные параметры:

Ток срабатывания: 0,072 - 10 мА

Выходные параметры:

Допустимый ток: 0,2 А

Напряжение: 27 В

Габариты: 77,9 х 21,5 х 40,8 мм (В х Ш х Д)

Вес: не более 125 г
