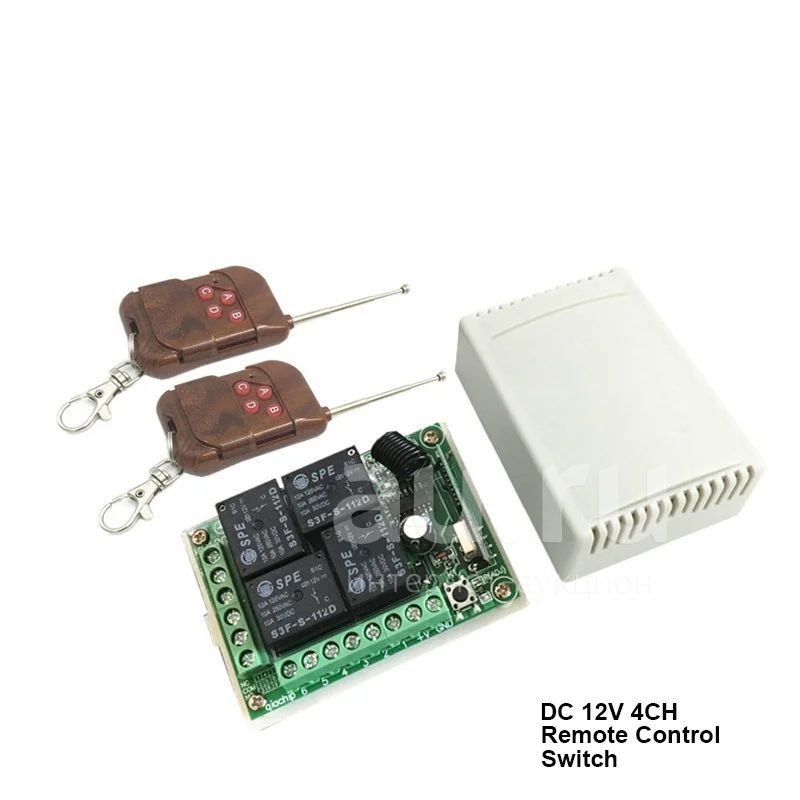

433 мГц Универсальный Беспроводной Дистанционное Управление Переключатель DC12V 4ch реле Модуль приемника и 2 шт. 4 канала РФ дистанционного 433 мГц передатчика

Спецификация

1. Рабочее напряжение: dc12v

2. Текущий ток: 5ма

3. Рабочая частота: 433 мГц

4. приемка чувствительности:-104dBm

5. Функция опции: мгновенное/Переключение/фиксация

6. Режим модуляции:

7. соответствующий режим: Интеллектуальный код обучения

8. выходной режим: сухой контакт/напряжение выходного сигнала

9. Оболочка: Да

10. Рабочая температура:-30 ~ + 80

11. Г. Размер печатной платы: 68.2x48.2 (mm)

эксплуатация и обслуживание

1.Кратковременный режим:Нажатие один раз Кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из удаленных кнопок, сигнализация три раза со светодиодный ным индикатором пульта дистанционного управления сообщает об успешном настройке мгновенного режима.

2.Переключить режим:Нажав два раза Кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из удаленных кнопок, сигнализация три раза со светодиодный ным индикатором пульта дистанционного управления сообщает об успешном настройке режима переключения.

3.Фиксации режим:Нажав три раза Кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую удаленную кнопку, следуйте второй удаленной кнопке, сигнализации три раза по пульта светодиодный индикатор сообщает о настройке фиксации режим успешно (первая кнопка обозначает на, вторая кнопка стоит для отключения).

4.2CH мгновенный + 2CH переключатель:Нажав четыре раза Кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из удаленных кнопок, сигнализации три раза по пульта светодиодный индикатор сообщает о настройке 5-секундная задержка успешно.

5.2CH мгновенный + 2CH фиксатор:Нажав пять раз Кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из удаленных кнопок, сигнализации три раза по пульта светодиодный индикатор сообщает о настройке 10-секундная задержка успешно.

6.Переключатель 2CH + защелка 2CH:Нажав шесть раз Кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из удаленных кнопок, сигнализации три раза по пульта светодиодный индикатор сообщает о настройке 15-секундная задержка успешно.

7.Защелка 2CH + защелка 2CH:Нажав семь раз Кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из удаленных кнопок, сигнализации три раза по пульта светодиодный индикатор сообщает о настройке 15-секундная задержка успешно.

8.Удаление существующих данных дистанционного управления:Нажав восемь раз Кнопка обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, существующие пульты дистанционного управления удаляются успешно.

Инструкции по терминалу

+ V-положительный полюсный вход

GND-отрицательный полюсный вход

1-кc1 нормальные закрытые реле

2-CC1-общее реле

3-кc1 нормальное открытое реле

4-Kc3 нормальные закрытые реле

5-cc3-общее реле

6-Kc3 нормальные открытые реле

7-кc2 нормальные закрытые реле

8-кc2 общий

9-кc2 нормальное открытое реле

10-КС4 нормальные закрытые реле

11-kc4 общий

12-kc4 нормальное открытое реле
