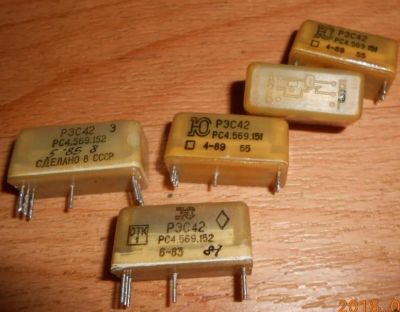

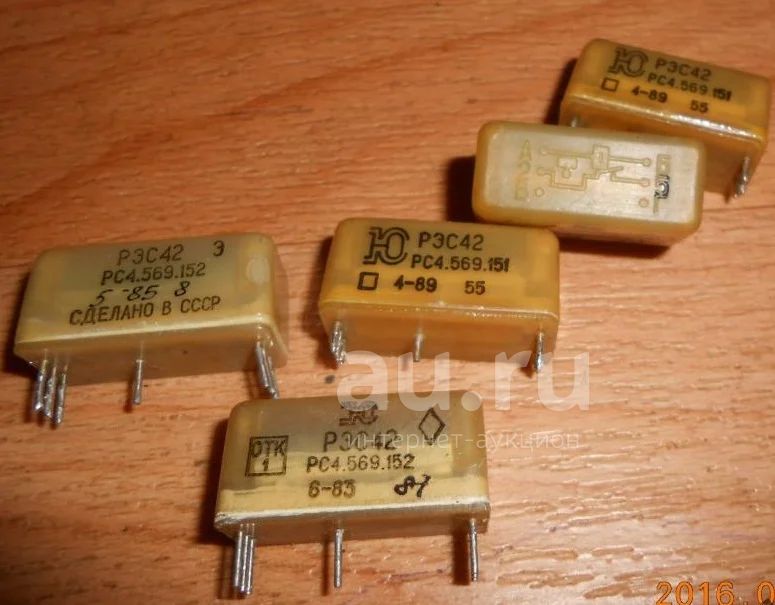

Реле РЭС-42 РС4.569.152

Реле РЭС-42 РС4.569.152 герконовые, двухпозиционные, одностабильные, предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Реле РЭС-42 соответствуют требованиям ГОСТ16121-86 и техническим условиям КЩ0.450.014 ТУ.
Реле РЭС-42 имеет один замыкающий герметичный магнитоуправляемый контакт КЭМ2.
4 ед.
Технические характеристики на реле РЭС-42 РС4.569.152:
• Ток питания обмотки ...... постоянный;
• Сопротивление обмотки, Ом ...... 3400-4600;
• Напряжение срабатывания, В ...... 14;
• Напряжение отпускания, В ...... 3;
• Рабочее напряжение, В ...... 24-30;
• Испытательное переменное напряжение, В:
- в нормальных климатических условиях:
- между токоведущими элементами и корпусом, между магнитоуправляемыми контактами, между контактами и обмотками ...... 500;
- между обмотками ...... 300;
- между выводами каждого магнитоуправляемого контакта ...... 200;
- в условиях повышенной влажности:
- между токоведущими элементами и корпусом, между магнитоуправляемыми контактами, между контактами и обмотками, между обмотками ...... 300;
- между выводами каждого магнитоуправляемого контакта ...... 200;
- при пониженном атмосферном давлении между токоведущими элементами, между токоведущими элементами и корпусом ...... 180;
• Время непрерывной или суммарной работы реле при нормальном атмосферном давлении и максимальной температуре окружающей среды ...... 100 ч;
• Материал контактов ...... Зл999,9;
• Сопротивление электрического контакта ...... 0,2 Ом;
• Масса реле РЭС-42 не более ...... 12 г;
• Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП ...... 12 лет.
