РЭС 6 реле

Малогабаритные, нейтральные, одностабильные реле типа РЭС-6 предназначены для коммутирования электрических цепей постоянного и переменного тока в передвижной малогабаритной радиотехнической аппаратуре, а также в аппаратуре автоматики и сигнализации.

Конструкция (краткое описание)
Магнитная система реле типа РЭС-6 аналогична магнитной системе реле типа РСМ, но длина сердечника и корпуса немного больше (22 мм).
Контактная система имеет другую конструкцию, контактные пружины с прокладками из стеклотекстолита собраны в пакет, который двумя винтами крепится к корпусу. Все пружины изготовлены из бронзы толщиной 0,15 мм.
Неподвижные пружины лежат на латунных опорных пружинах. Длина контактных пружин 14,5 мм, ширина 4 мм. Контакты реле РЭС-6 в зависимости от паспорта могут иметь разное число и типы контактов:
- 2 замыкающих контакта;
- 2 размыкающих контакта;
- 1 замыкающий и 1 размыкающий контакты;
- 1 переключающий контакт;
- 2 переключающих контакта.
Материал контактов Ср999
Контакты обмотки выведены к паяльным штифтам (лепесткам), заложенным в контактный пакет.

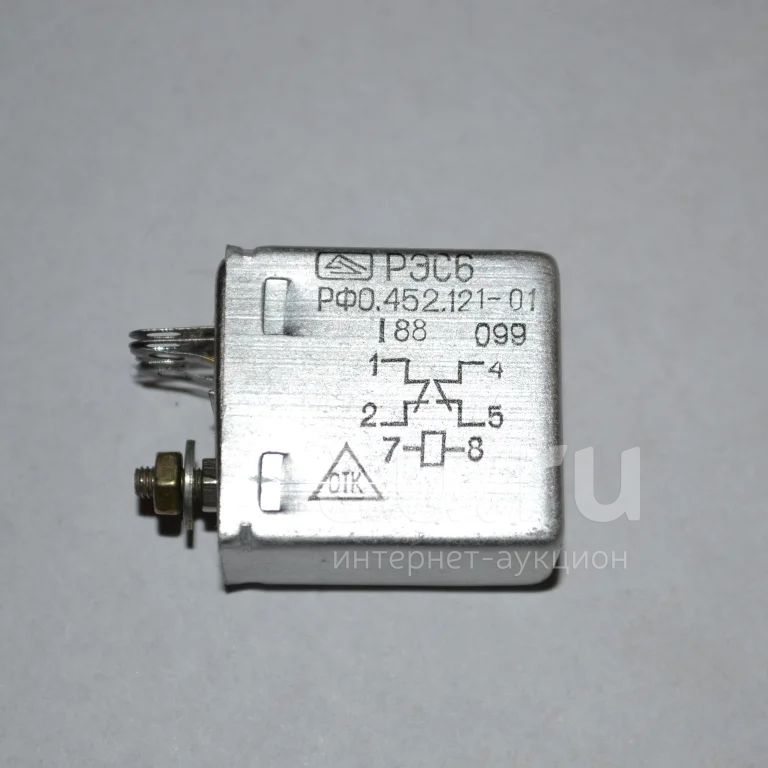

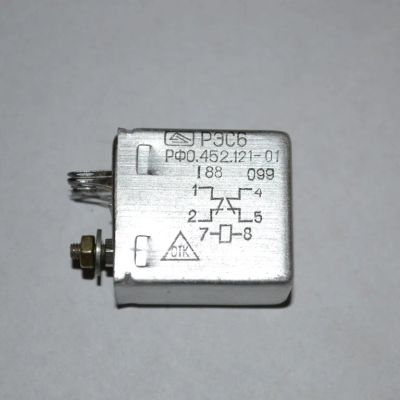

Старая конструкция реле РЭС-6 имеет задний щиток из стали и защищено съемным алюминиевым чехлом со скругленным верхом, который удерживается П-образной пружиной из стальной проволоки за счет чего чехол можно легко снять, либо чехол завальцован у основания реле, то есть чехол не съемный. В более современных вариантах реле, 70-е года и далее, чехол уже имеет спрямленные углы, и так же крепится к щитку завальцовкой.

Технические характеристики
Входные параметры:
Рабочий ток: 19 - 166,5 мА
Выходные параметры:
Ток: от 0,1 до 6 А
Напряжение: 6 - 300 В
Габариты: 27 х 18,5 х 40,5 мм (высота х ширина х длина)
Вес реле: 34 г
