Терморегулятор цифровой. Регулятор температуры -50 ~ +110°C Модель XH-W1209. Термостат электронный (термореле, реле) 0109946.6

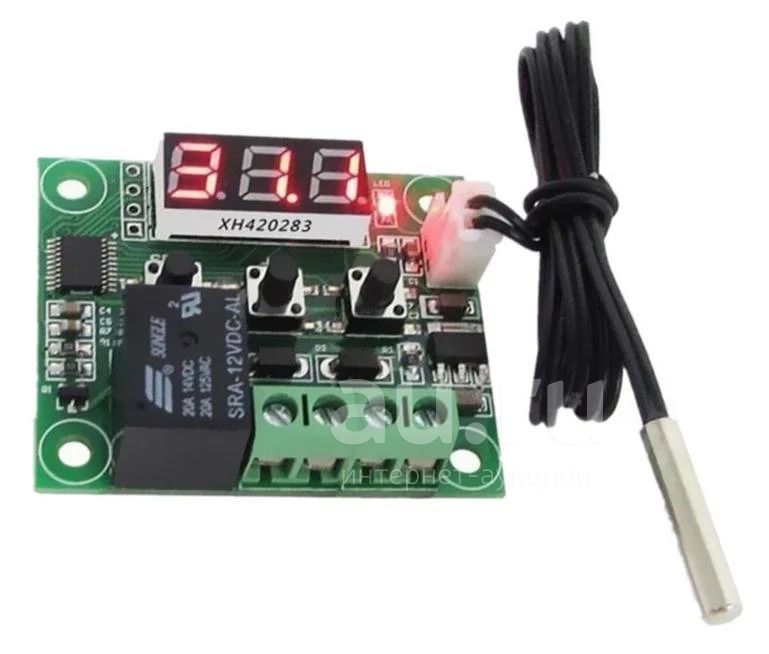

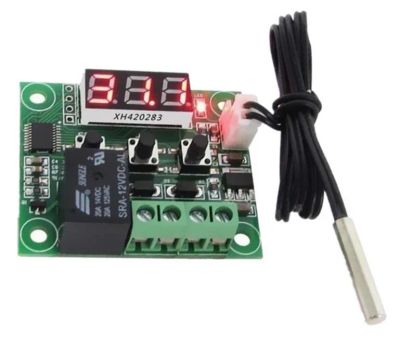

Термостат — это управляющее устройство для поддержания определённой температуры с заданной точностью. Может быть полезен в различных системах автоматизации (холодильник, теплица, подогрев труб, бойлер, вентиляция, авто и т.д).

Диапазон установки и отображения температур -50ºС +110ºС, чего вполне достаточно для бытового применения.

Красный светодиодный 3-х разрядный индикатор 22x10мм показывает температуру до десятых долей градуса, температуру ниже -10ºС (до -50ºС) и выше 100ºС (до 110ºС) отображает без десятичных долей, т.к. разрядов индикатора не хватает.

Красный светодиод на плате дублирует включение реле.

3 кнопки управления: set, +, — .

set — выбирает режим установки температуры и настройки параметров

+ и — изменяют значение установки температуры и параметров

В режиме C (охлаждение) работает так: пока температура ниже установленной, контакты реле разомкнуты, по достижении заданной температуры контакты реле замыкаются и остаются в таком положении до снижения температуры на величину установленного гистерезиса (по умолчанию на 2ºС).

В режиме H (нагрев) работает наоборот

Управляющее реле на 12V коммутирует ток до 20А (14VDC) и до 5А (250VAC)

Термодатчик представляет собой термосопротивление 10кОм, герметично залитое в защитный металлический колпачок. Длина кабеля 50см.

Для входа в режим настройки параметров нажмите и удерживайте кнопку set несколько секунд.

Для выбора режима (от 0 до 6) используйте кнопки + и -

Настройка параметров с расшифровкой:

— Устанавливаемая температура -50ºС 110ºС, по умолчанию 28ºС

— P0 режим работы С (охладитель) либо H (нагреватель), по умолчанию С

— P1 гистерезис переключения 0,1 — 15,0ºС, по умолчанию 2,0ºС

Несимметричный (в минус от установленной температуры), позволяет снизить нагрузку на реле и исполнитель в ущерб точности поддержания температуры.

— P2 максимальная устанавливаемая температуры -45ºС 110ºС, по умолчанию 110ºС

Позволяет сузить диапазон установки температуры сверху

— P3 минимальная устанавливаемая температура -50ºС 105ºС, по умолчанию -50ºС

Позволяет сузить диапазон установки температуры снизу

— P4 коррекция измеряемой температуры -7,0ºС 7,0ºС, по умолчанию 0,0ºС

Позволяет проводить простейшую калибровку для повышения точности измерения (только сдвиг характеристики).

— P5 задержка срабатывания в минутах 0-10 мин, по умолчанию 0 мин

Иногда необходима для задержки срабатывания исполнителя, критично например для компрессора холодильника.

— P6 ограничение отображаемой температуры сверху (перегрев) 0ºС-110ºС, по умолчанию OFF

Лучше без необходимости не трогать, т.к. при некорректной настройке дисплей будет постоянно отображать "---" в любом режиме и придётся скидывать настройки в состояние по умолчанию, для этого надо при очередном включении питания удерживать нажатыми кнопки + и -.

Фактически просто инвертирует логику работы термостата.

Все настройки сохраняются после отключения питания.

Сброс настроек в заводские: одновременное нажатие кнопок + и - при включении питания.

При температуре ниже -50ºС (или при отключении датчика) на индикаторе отображается LLL

При температуре выше 110ºС (или при замыкании датчика) на индикаторе отображается HHH

Интересная особенность — скорость обновления показаний температуры зависит от скорости изменения температуры. При быстрых изменениях температуры, индикатор обновляет показания 3 раза за секунду, при медленных изменениях — примерно в 10 раз медленнее, т.е. происходит цифровая фильтрация результата для повышения стабильности показаний.

Точность измерения заявлена 0,1ºС, но это просто невозможно для обычного нелинейного терморезистора без индивидуальной калибровки по множеству точек, которую 100% не делали, да и 10-bit ADC не позволяет такую роскошь. В лучшем случае можно рассчитывать на точность 1ºС

Достоинства:

— Универсальность

— Датчик на разъёме в комплекте

— Возможность калибровки

— Малые габариты, масса и стоимость

Доработка W1209 твердотельным реле OMRON

Характеристики:

Габаритные размеры, мм: 40 x 48.5 x 16

Температура программирования, °C: -50 ~ 110

Точность: 0.1°C в диапазоне от -9.9°C до 99.9°C; или 1°C вне этого диапазона

Точность измерения, °C: 0.1

Точность контроля, °C: 0.1

Точность гистерезиса, °C: 0.1

Время обновления показаний, с: 0.5

Напряжение питания, В: 12

Датчик: NTC 10K 0.5%, водозащита 0.5 м

Максимальный ток нагрузки, А: 5

Температура окружающей среды, °C: -10 ~ 60

Влажность окружающей среды, %: 20 - 85

Потребляемый ток, мА: 35

Потребляемый ток при работе реле, мА: 65
