USB autoscope IV Осциллограф Постоловского (полная комплектация)

Внимание!!! Актуальная цена 1566$ по курсу ЦБ России!

Есть возможность преобретения в кредит на очень выгодных условиях!

USB Autoscope IV USB Осциллограф Постоловского (полная комплектация) цифровой осциллоскоп. Служит для диагностики неисправностей электронных систем автомобилей и тестирования исполнительных механизмов бензиновых и дизельных двигателей.

Прибор обеспечивает универсальную применяемость по автомобильным маркам. Оснащается гальванической развязкой измерительных цепей и шины USB.

Преимущества осциллоскопа по сравнению с USB Autoscope III

- Интегрированный адаптер зажигания

- Встроенный блок питания 12В

- Повышение качества разъемов и кабелей

Режимы работы прибора

- Аналоговый осциллограф

- Цифровой анализатор

- Диагностика системы зажигания

- График разрежения

- Диагностика системы газораспределения

- Установка угла опережения зажигания

- Определение временных параметров сигнала

- Измерение относительного расхода топлива

- Автоматический анализ осциллограмм

Режим аналогового осциллографа

- Количество аналоговых входов: 8

- Количество каналов осциллографа: 1, 2, 4, 8 (по выбору).

- Разрешение АЦП: 12 бит

- Диапазон измеряемого напряжения: ±6 / 30 V - 1-4й аналоговые входа, ±60 / 300 V - 5-6й аналоговый вход, 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10, ±6 V - 7-8й аналоговые входа.

Максимальная частота оцифровки на канал:

- в 1-но канальном режиме: 12,5 MHz;

- в 2-х канальном режиме - 5,0 MHz;

- в 4-х канальном режиме - 2,5 MHz;

- в 8-ми канальном режиме - 1,25 MHz.

- Режим оцифровки: Непрерывный поток

- Входное сопротивление: 1 M?

- Дополнительные возможности: Свободное переключение входных каналов (возможность подключения канала осциллографа к любому из физических входов "налету")

Режим цифрового анализатора

- Количество входов цифрового анализатора: 9

- Диапазон входного напряжения для цифрового анализатора: 0…5,5V

- Режимы: 2-х, 4-х, 8-и канальный анализатор

Максимальная частота оцифровки на канал

- в 2-х канальном режиме - 100 MHz

- в 4-х канальном режиме - 50 MHz

- в 8-ми канальном режиме - 25 MHz.

- входное сопротивление: 10 k?. > 1 M? при напряжениях (0…5 V), 510 ? при выходе за диапазон

- максимальный обеспечиваемый со стороны устройства поток данных 25MB/s

- ток потребления рабочий режим: не более 350mA

- режим ожидания: не более 60mA

Прибор обеспечивает непрерывный режим оцифровки и передачи данных в компьютер. USB Autoscope IV работает под управлением программы USB Осциллограф.

Параметры ПО USB Осциллограф

- Основные возможности: режим отображения + запись + измерения в реальном масштабе времени одновременно

- Количество каналов аналогового осциллографа: по выбору 1, 2, 4, (8)

Параметры развертки для режима аналогового осциллографа

- 1-но канальный режим - 2 ?S / Div. - 1 S / Div.;

- 2-х канальный режим - 5 ?S / Div. - 1 S / Div.;

- 4-х канальный режим - 10 ?S / Div. - 1 S / Div.;

- 8-ми канальный режим - 20 ?S / Div. - 1 S / Div. с шагом 1-2-5.

Параметры развёртки для режима цифрового анализатора

- 2-х канальный режим - 0,2 ?S / Div. - 0,2 S / Div.;

- 4-х канальный режим - 0,5 ?S / Div. - 0,5 S / Div.;

- 8-ми канальный режим - 1 ?S / Div. - 1 S / Div. с шагом 1-2-5.

Параметры детализации по напряжению (только для режима аналогового осциллографа)

- для диапазона входных напряжений ± 6 / 30 V

50 mV / Div. - 5 V / Div.;

- для диапазона входных напряжений ± 60 / 300 V

0,5 V / Div. - 50 V / Div.;

- при использовании ёмкостного датчика

500 V / Div. - 50 kV / Div.

- Синхронизация в режиме аналогового осциллографа:по любому каналу, фронт, уровень, порог по уровню, порог по времени

- Количество каналов цифрового анализатора: по выбору 2, 4, 8

- Параметры развертки для режима цифрового анализатора

2-х канальный режим

- 0,2мкс/дел. - 0,2с/дел.;

4-х канальный режим

- 0,5мкс/дел. - 0,5с/дел.;

8-ми канальный режим

- 1мкс/дел. - 1с/дел.

- Синхронизация в режиме цифрового анализатора: по любому каналу, фронт

Минимальное время записи (при условии наличия свободного дискового пространства) режим аналогового осциллографа:

1-но канальный режим (12,5MHz)

- 170 сек;

2-х и 4-х канальный режим (10MHz)

- 240 сек;

режим цифрового анализатора

- 85 сек.

С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз

- Максимальный размер файла: режим аналогового осциллографа - 3GB;

режим цифрового анализатора

- 2GB

Измерительный инструментарий

- max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала

Выходные форматы

- бинарный файл, графический файл в формате *.jpg, получение жёсткой копии осциллограммы при помощи печати

Дополнительные возможности

- Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов.

- Возможность создания пользовательских настроек для часто используемых режимов.

- Функция отображения значения измеряемой физической величины.

- С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора.

- Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла.

- Простейшие функции редактирования бинарного файла

Дополнительные возможности ПО USB Осциллограф

- Мониторинг измерение и запись оцифрованного сигнала одновременно.

- Полное или частичное сохранение фрагмента сигнала в виде бинарного или графического файла или распечатан на принтер через встроенный USB разъем.

- Добавления временных маркеров с комментариями.

- Для автоматического анализа сигнала предусмотрена поддержка скриптов пользователя на базе VBScript или Jscript.

- Пользовательский скрипт может маркировать осциллограмму, формировать текстовые или графические отчеты по результатам анализа.

- Встроенные скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям.

- Конструктор скрипта для анализа сигналов.

Технические характеристики

- Тестовое напряжение изоляции 3 kV в течение 1 минуты.

- Ёмкость изоляции не выше 70 pF.

- Сопротивление изоляции не менее 10 G?

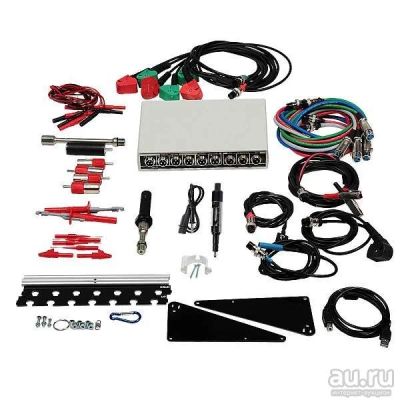

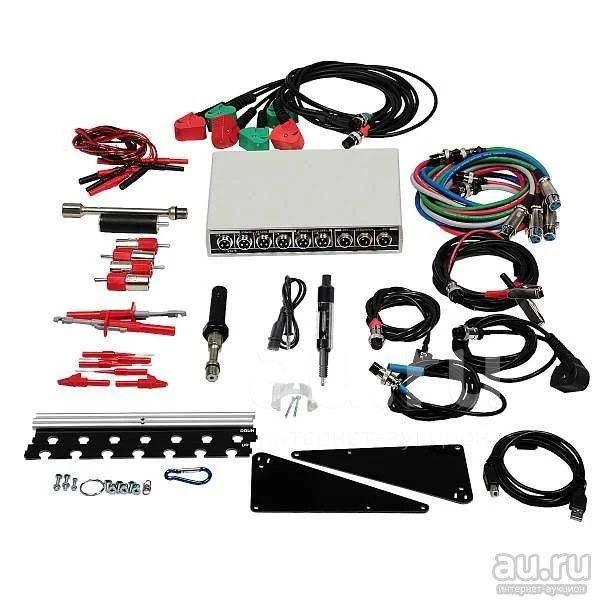

Комплектация

- USB Autoscope IV 1шт.

- USB 2.0 A/B интерфейсный кабель 1шт.

- Фиксатор USB кабеля 1шт.

- Питающий кабель 1шт.

- CD с программным обеспечением

- Dx датчик разрежения -0.95…+0.15 Bar 1шт.

- Sync датчик синхронизации 1шт.

- DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания 1шт.

- Cx-M универсальный накладной ёмкостной датчик 1шт.

- Lx-M универсальный накладной индуктивный датчик 1шт.

- Px35 * датчик давления в цилиндре -0.95…+35 Bar 1шт.

- Универсальный кабель 4 шт.

- Измерительный адаптер 4 шт.

- Подставка-держатель прибора 1шт.

- PxLonger 14 мм. удлинитель для датчика давления в цилиндре 1шт.

- Spark Gap высоковольтный искровой разрядник 1шт..

- Пробник-игла 4 штуки

- Пробник-зажим прокалыватель 2 штуки

- Пробник-зажим «крокодил» 2 штуки

- Провод-удлинитель пробника 4 штуки
