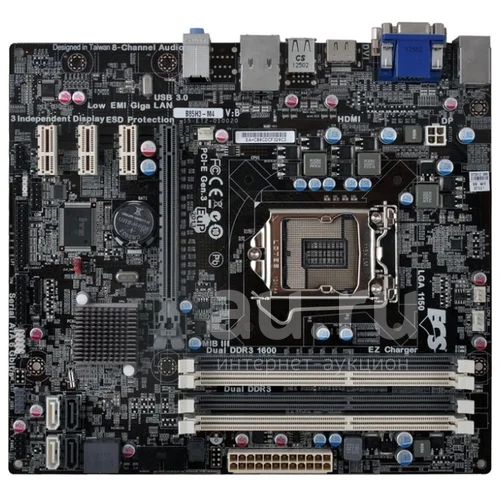

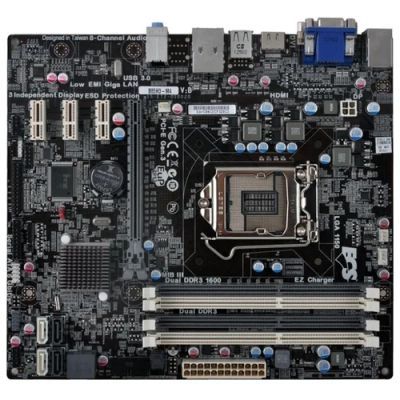

Материнская плата ECS B85H3-M4 (V2.0) socket 1150

CPU

Поддержка новых процессоров 4-го поколения: Intel® семейства Core™, серий Pentium и Celeron под гнездо LGA1150
DMI 5.0GT/s
Параметр TDP 3-фазной цепи питания
VRD 12.5
Конструкция с исключительно твердотельными конденсаторами
Поддержка технологии Intel® Turbo Boost 2.0
Поддержка технологии Intel® Hyper-Threading
Поддержка процессоров Intel® серии K с разблокированным множителем
Подробные сведения см. в списке поддерживаемых процессоров

CHIPSET

Набор микросхем Intel® B85
Поддержка технологии Intel® Small Business Advantage

GRAPHICS

Поддержка DirectX® 11.1
Поддержка технологий Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD, Insider™
Поддержки HDMI 1.4a и высококачественного звука
Поддержка воспроизведения Blu-ray / HD-DVD с разрешением Full HD 1080P

MEMORY

Архитектура памяти: Dual-channel DDR3
Поддержка DDR3 1600 памяти non-ECC, SDRAM без буферизации
4 слот (-а, -ов) для 240-контактных модулей DDR3 DIMM
Поддержка до 32 ГБ*
* Вследствие ограничений операционной системы фактический объем памяти может быть менее 4 вследствие резервирования памяти для системных целей в 32-разрядной ОС Windows®. В 64-разрядной ОС Windows® с 64-разрядным ЦП такое ограничение отсутствует.
Примечание: слоты DDR3_1 и DDR3_3 составляют один канал, слоты DDR3_2 и DDR3_4 составляют один канал в соответствии со спецификацией Intel®

EXPANSION SLOT

1 слот (-а, -ов) PCI Express X16 Gen 3.0
3 слот (-а, -ов) PCI Express X1

Storage

Поддержка посредством набора микросхем B85
4 порт (-а, -ов) Serial ATAIII, 6 Гб/с
2 порт (-а, -ов) Serial ATAII, 3 Гб/с

Audio

8-канальный HD-аудиокодек
8-канальный HD-аудиокодек Realtek ALC892
Поддержка воспроизведения BluRay DVD/HD DVD

LAN

Контроллер Fast Ethernet Realtek 8111G
Пробуждение по активности ЛВС

USB

Поддержка посредством набора микросхем B85
4 порт (-а, -ов) USB3.0, до 5 Гб/с
2 порт (-а, -ов) на задней панели
2 порт (-а, -ов) на плате
8 порт (-а, -ов) USB2.0, до 480 МБ / с
4 порт (-а, -ов) на задней панели
4 порт (-а, -ов) на плате
Зарядное устройство ECS EZ (серый разъем USB)

REAR PANEL I/O

1 разъем PS/2 для клавиатуры и 1 разъем PS/2 для мыши
1 x аудио порт (линейный вход, 4 х линейный выход, микрофонный вход)
1 порт (-а, -ов) RJ-45
1 порт (-а, -ов) HDMI
1 порт (-а, -ов) DVI-D
1 порт (-а, -ов) D-Sub (VGA)
1 порт (-а, -ов) DisplayPort (дополнительно)
Адаптер DP Dongle
2 порт (-а, -ов) USB3.0
4 порт (-а, -ов) USB2.0

CONNECTORS & HEADERS

1 24-контактный разъем для блока питания ATX
1 4-контактный разъем питания 12 В
1 4-контактный разъем для процессорного вентилятора с функцией управления вентилятором
1 3-контактный разъем для системного вентилятора с функцией управления вентилятором
1 разъем для кнопок и светодиодных индикаторов на передней панели
1 разъем для аудиоинтерфейса на передней панели
1 разъем для динамика
1 разъем (-а, -ов) USB3.0
Поддержка дополнительно 2 порта (-ов) USB
2 разъем (-а, -ов) USB2.0
Поддержка дополнительно 4 порта (-ов) USB
Поддержка зарядного устройства EZ (серый разъем)
1 разъем выхода S/PDIF
4 порт (-а, -ов) SATA III, 6 Гб/с
2 порт (-а, -ов) SATA II, 3 Гб/с
1 разъем для очистки CMOS-памяти
1 разъем для ИК-порта (CIR)
1 разъем (-а, -ов) последовательного порта (COM)
1 разъем параллельного порта (LPT)
1 разъем для модуля TPM
1 разъем для датчика вскрытия корпуса

SYSTEM BIOS

AMI BIOS с флэш-ПЗУ SP объемом 64 МБ
Поддержка утилиты M.I.B III
Поддержка ACPI 5.0 и DMI
Функция выбора загрузочных устройств с помощью клавиши F7
Поддержка трех мониторов
Поддержка ECS EZ BIOS
Plug and Play, STR (S3) / STD (S4), монитор аппаратного обеспечения, мультизагрузка
BIOS на нескольких языках
Возможность отключения в BIOS аудиоадаптера и адаптера ЛВС
Функция поддержки двух мониторов

FORM FACTOR

Форм-фактор mATX
244mm(W) X 220 mm(H)

OS Support

Windows 7 32-разрядная
Windows 7, 64-разрядная
Windows 8, 64-разрядная
