осциллограф 2
Удалён продавцом.
17 фев 2018 09:17
Этот лот уже не продается, но мы нашли для вас похожие
Текущая цена
450 руб.
Блиц-цена
3 000 руб.
Удалён(17 фев 2018 09:17)
1 человек минимальное кол-во участников торгов
Описание лота
Состояние | Б/у |

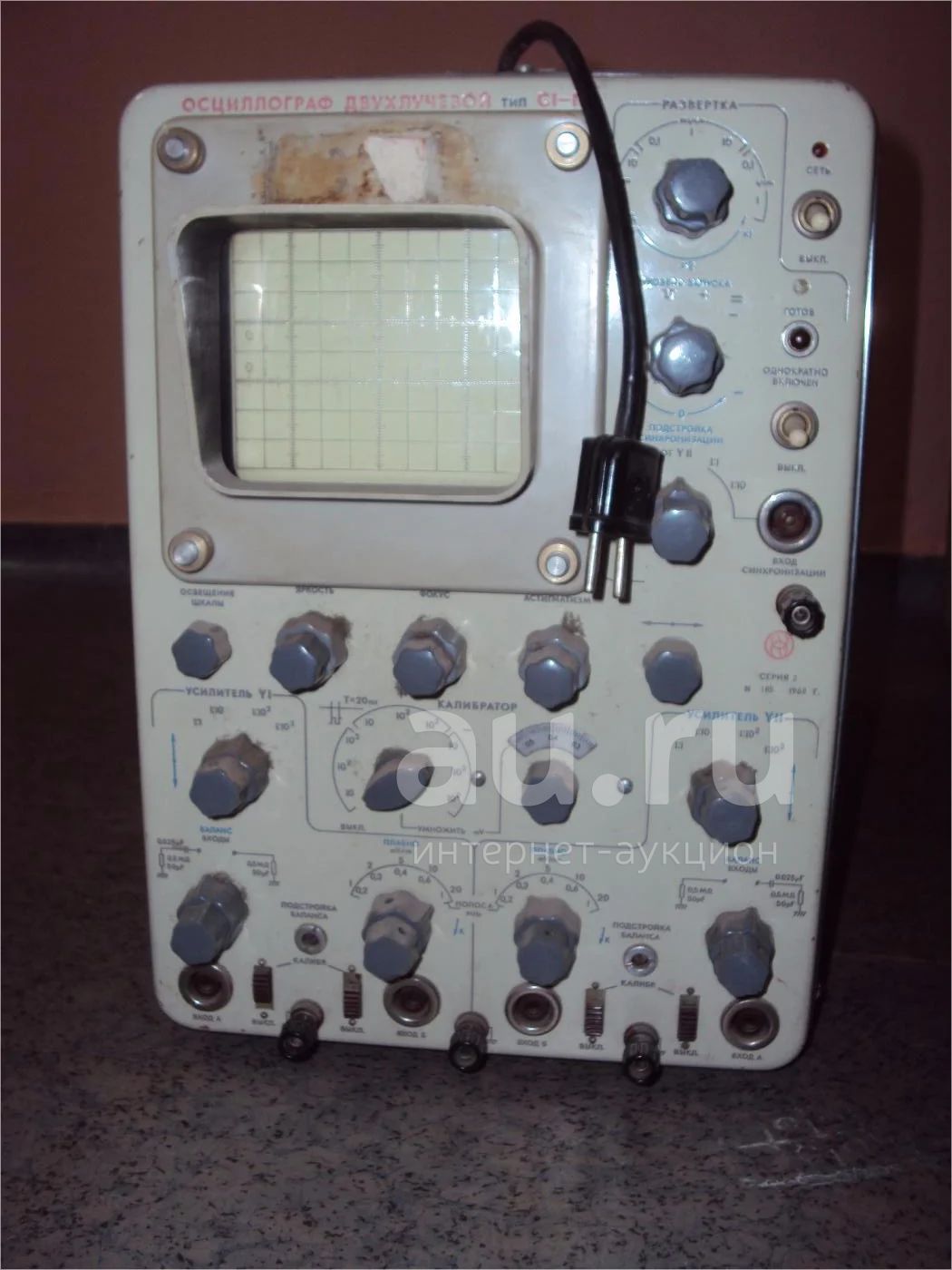

Почти музейный экспонат. Осциллограф С1-18
НО : посмотрите - одни ручки на передней панели чего стоят!
Тем не менее, отдам по последней ставке.
Все деньги с продажи этого лота пойдут на детский технический клуб.
Технические характеристики
Осциллограф по обоим каналам обеспечивает исследование непрерывных и импульсных электрических процессов, имеющих следующие параметры:
частота периодических процессов от 0;01 гц до 1 Мгц;
время нарастания импульсных процессов не менее 0,5 мксек, длительность — не более 50 сек;
полярность импульсных сигналов положительная и отрицательная;
напряжение от 1 мв до 500 в амплитудных.
Оба канала вертикального отклонения имеют полосу пропускания:
от постоянного тока до 200 кгц при чувствительности 10 мм/мв (1 мв/см);
от постоянного тока до 1 Мгц при чувствительности 0,5 мм/мв (20 мв/см).
Неравномерность частотной характеристики в полосе частот O-50 кГц не превышает ± 1 дб.
Усилители вертикального отклонения выполнены с дифференциальными входами и имеют коэффициент ослабления синфазных сигналов не менее 500 в полосе частот 0-100 кгц.
Сопротивление входов усилителей вертикального отклонения:
без выносного делителя — 0,5 Мом с параллельной емкостью 50 пФ;
с высокоомным выносным делителем — 5 МОм с параллельной емкостью не более 13 пФ;
с измерительным выносным делителем — 1,0 МОм с параллельной емкостью не более 13 пФ;
Максимальная величина изображения сигнала не менее 40 мм. Погрешность измерения амплитуд не более ±(10%+0,1 мв).
Генератор развертки (общий для обоих лучей) выдает калиброванные по длительности развертки с длительностями от 1 мксек/см до 5 сек/см с перекрытием диапазонов не более 2,5.
Погрешность измерения временных параметров не более + (10% +0,1 мксек). Смещение лучей относительно друг друга по оси X (несинхронность развертки) в пределах рабочей части развертки не превышает 1 мм.
Запуск и синхронизация разверток осуществляются как исследуемым сигналом при величине изображения 5 мм и более, так и от внешнего синхронизирующего сигнала с амплитудой от 0,5 в до 100 в, а также от сети питания 50 гц. Для исследования однократных процессов прибор имеет блокировку ждущей развертки против повторного запуска.
Прибор имеет источник калибрационного напряжения. Источник выдает постоянные напряжения обеих полярностей и переменное напряжение в виде «меандра» с частотой 50 гц. Напряжение регулируется в пределах от 1 же до 1 в с погрешностью установки не более ± (5%+0,1 мв).
Осциллограф C1-18 позволяет осуществлять модуляцию яркости луча одним внешним сигналом, также прибор позволяет производить подключение усилителя У* к пластинам Х-І. Устройство имеет выход синхроннаго с разверткой импульса для запуска внешних устройств.
Питание прибора осуществляется от сети переменного тока напряжением 220 в±10% с частотой 50 гц± 1%. Потребляемая мощность не превышает 300 Ва при номинальном напряжении сети.
Вес прибора не превышает - 27 кг.
НО : посмотрите - одни ручки на передней панели чего стоят!
Тем не менее, отдам по последней ставке.
Все деньги с продажи этого лота пойдут на детский технический клуб.
Технические характеристики
Осциллограф по обоим каналам обеспечивает исследование непрерывных и импульсных электрических процессов, имеющих следующие параметры:
частота периодических процессов от 0;01 гц до 1 Мгц;
время нарастания импульсных процессов не менее 0,5 мксек, длительность — не более 50 сек;
полярность импульсных сигналов положительная и отрицательная;
напряжение от 1 мв до 500 в амплитудных.
Оба канала вертикального отклонения имеют полосу пропускания:
от постоянного тока до 200 кгц при чувствительности 10 мм/мв (1 мв/см);
от постоянного тока до 1 Мгц при чувствительности 0,5 мм/мв (20 мв/см).
Неравномерность частотной характеристики в полосе частот O-50 кГц не превышает ± 1 дб.
Усилители вертикального отклонения выполнены с дифференциальными входами и имеют коэффициент ослабления синфазных сигналов не менее 500 в полосе частот 0-100 кгц.
Сопротивление входов усилителей вертикального отклонения:
без выносного делителя — 0,5 Мом с параллельной емкостью 50 пФ;
с высокоомным выносным делителем — 5 МОм с параллельной емкостью не более 13 пФ;
с измерительным выносным делителем — 1,0 МОм с параллельной емкостью не более 13 пФ;
Максимальная величина изображения сигнала не менее 40 мм. Погрешность измерения амплитуд не более ±(10%+0,1 мв).
Генератор развертки (общий для обоих лучей) выдает калиброванные по длительности развертки с длительностями от 1 мксек/см до 5 сек/см с перекрытием диапазонов не более 2,5.
Погрешность измерения временных параметров не более + (10% +0,1 мксек). Смещение лучей относительно друг друга по оси X (несинхронность развертки) в пределах рабочей части развертки не превышает 1 мм.
Запуск и синхронизация разверток осуществляются как исследуемым сигналом при величине изображения 5 мм и более, так и от внешнего синхронизирующего сигнала с амплитудой от 0,5 в до 100 в, а также от сети питания 50 гц. Для исследования однократных процессов прибор имеет блокировку ждущей развертки против повторного запуска.
Прибор имеет источник калибрационного напряжения. Источник выдает постоянные напряжения обеих полярностей и переменное напряжение в виде «меандра» с частотой 50 гц. Напряжение регулируется в пределах от 1 же до 1 в с погрешностью установки не более ± (5%+0,1 мв).
Осциллограф C1-18 позволяет осуществлять модуляцию яркости луча одним внешним сигналом, также прибор позволяет производить подключение усилителя У* к пластинам Х-І. Устройство имеет выход синхроннаго с разверткой импульса для запуска внешних устройств.
Питание прибора осуществляется от сети переменного тока напряжением 220 в±10% с частотой 50 гц± 1%. Потребляемая мощность не превышает 300 Ва при номинальном напряжении сети.
Вес прибора не превышает - 27 кг.
