Ethernet модуль на базе ENC28J60 SPI для Arduino
Торги завершены. Лот не продан.
23 дек 2018 20:54
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Ethernet модуль на базе ENC28J60 SPI для Arduino
Начальная цена
250 руб.
Блиц-цена
251 руб.
Начальная цена
250 руб.
Блиц-цена
251 руб.
Торги завершены(23 дек 2018 20:54)
1 человек минимальное кол-во участников торгов
Описание лота
Состояние | Новое |

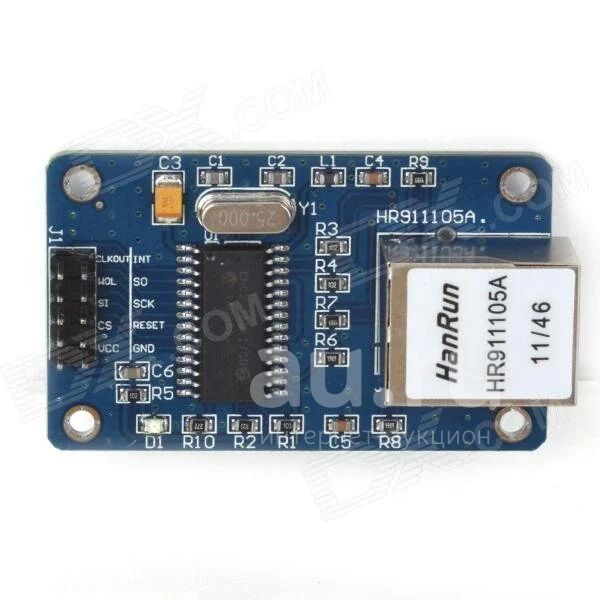

Ethernet модуль на базе ENC28J60 SPI
Модуль управляется и получает/передает данные через SPI.
Характеристики:
Самый миниатюрный Ethernet-контроллер ENC28J60;
LAN-коннектор с встроенным трансформатором;
Светодиоды состояния;
Управление контроллером через SPI;
Размеры 30x24 мм.
Сетевые приложения Ethernet;
Расширение систем на базе IP-протокола;
Системы общего назначения.
Подключение:
Для подключения данного Ethernet к ардуине существует библиотека которая подробно описано на данном ресурсе https://code.google.com/p/serial-to-ethernet/
Подключение ножек
Arduino номера выходов Подключаем к Примечания
10 EtherShield SPI SS
11 EtherShield SPI MOSI
12 EtherShield SPI МИСО
13 EtherShield SPI СХК
0 Удаленный последовательный порт RX
1 Удаленный последовательный порт TX
2 Синий светодиод Сетевой активности
3 Зеленый светодиод Статус порта
4 Красный светодиод Переполнения буфера вывода
5 Желтый светодиод Кое-выходной
Модуль управляется и получает/передает данные через SPI.
Характеристики:
Самый миниатюрный Ethernet-контроллер ENC28J60;
LAN-коннектор с встроенным трансформатором;
Светодиоды состояния;
Управление контроллером через SPI;
Размеры 30x24 мм.
Сетевые приложения Ethernet;
Расширение систем на базе IP-протокола;
Системы общего назначения.
Подключение:
Для подключения данного Ethernet к ардуине существует библиотека которая подробно описано на данном ресурсе https://code.google.com/p/serial-to-ethernet/
Подключение ножек
Arduino номера выходов Подключаем к Примечания
10 EtherShield SPI SS
11 EtherShield SPI MOSI
12 EtherShield SPI МИСО
13 EtherShield SPI СХК
0 Удаленный последовательный порт RX
1 Удаленный последовательный порт TX
2 Синий светодиод Сетевой активности
3 Зеленый светодиод Статус порта
4 Красный светодиод Переполнения буфера вывода
5 Желтый светодиод Кое-выходной
