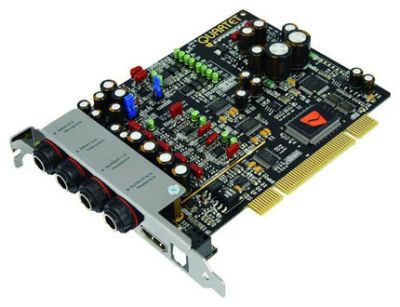

Infrasonic Quartet 24-бит/192кГц ASIO 2.2

Quartet это многоцелевой аудиоинтерфейс выполненный на шине PCI, которая по мнению разработчиков являющейся наиболее предпочтительной технологией, по сравнению с USB и FireWire, из-за более высокой стабильности и производительности.

Quartet обеспечивает превосходное качество, широкий спектр функциональных возможностей при работе со звуком в домашней студии, поддерживает частоту дискретизации при оцифровке аналогового сигнала до 192kHz, с полной разрядностью 24-bit.

Благодаря использованию высококачественных AD/DA конвертеров и hi-end компонентов в аналоговой цепи, разработчикам удалось увеличить динамический диапазон от общепринятых значений почти на 10 dB (ADC: 110dB, DAC: 115dB) и значительно улучшить соотношение сигнал/шум.

В числе других особенностей можно выделить наличие микрофонного предусилителя с управляемым частотным срезом low-cut и фантомным питанием +48V, вход для непосредственного подключения инструментов, вход/выход MIDI, цифровой коаксиальный вход/выход, цифровой оптический выход, порты для Word Clock синхронизации с другими цифровыми устройствами, два усилителя для наушников и защищенная схема питания US-PSB. Ультрасовременная технология распределения питания «US-PSB class I» (Ultra Stable Power Supply Block), которой оборудован интерфейс Quartet, базируется на идее разделения цепей питания различных функциональных блоков карты.

Очень важно отметить, что использование конденсаторов большой емкости и защитных цепей, в первую очередь сказывается на снижении шумности выходного сигнала во время работы и при включении/выключении. Даже при первом взгляде на аудиоинтерфейс Quartet, нетрудно заметить, что конструкция и функциональность проработаны самым тщательным образом – начиная с экранированных аналоговых разъемов, заканчивая удобной контрольной панелью с таблицей маршрутизации, напоминающей коммутационную матрицу, знакомую пользователям аудиоинтерфейсов RME.

Соприкоснувшись с таким добротным устройством как Infrasonic Quartet невольно вспоминаются старые аудиоинтерфейсы типа Zefiro Acoustics и CardDeluxe.

Спецификации:

1. Поддерживаемые частоты:
— 44.1, 48, 88.2, 96, 192 kHz

2. Аналоговый линейный вход:
— Тип разъема: 2 x небалансный 1/4" стерео вход
— Уровень: -10dBu номинально (@-18dBFS), +10.4dBu максимально, отклонение +/- 0.1dB
— Частотная характеристика: 20Hz to 20kHz, +/- 0.05dB
— THD + N: 0.0012 dB % A-weighted (1kHz @ -3dBFS)
— Динамический диапазон: 110 dB A-weighted (1kHz @ -60dBFS)
— Полное сопротивление: 10K Ohm

3. Аналоговый линейный выход:
— Тип разъема: 2 x небалансный 1/4" стерео выход
— Уровень: -10dBu номинально (@-18dBFS), +10.2dBu максимально, отклонение +/- 0.1dB
— Частотная характеристика: 20Hz to 20kHz, +/- 0.02 dB
— THD + N: 0.0012 dB % A-weighted (1kHz @ -3dBFS)
— Динамический диапазон: 113 dB A-weighted (1kHz @ -60dBFS)
— Полное сопротивление: 32 ~ 600 Ohm (1/4" Стерео)

4. Микрофонное предусиление:
— Тип: Балансный TRS (+48V поддержка фантомного питания)
— Максимальный уровень входа: -2dBu max (PAD OFF), +17.0dBu max (PAD ON)
— Диапазон усиления: +20dB / +40dB / +60dB (PAD OFF), 0dB min ~ +40dB max
— Частотная характеристика: 10Hz ~ 50kHz @+50dB (40Hz~15kHz : +0.06, -0.58dB)
— Частота низкочастотного фильтра: 75Hz @+3dB
— Полное сопротивление: 1.5K Ohm

5. Hi-Z (инструментальный) вход:
— Тип: 1/4" небалансный
— Уровень: -16dBu номинально (@-16dBFS) , +2.4dBu максимально
— Частотная характеристика: 20Hz to 20kHz, +/- 0.24 dB
— Полное сопротивление : 150K Ohm

6. A/D конвертер:
— Тип: 24bit, 192KHz
— Динамический диапазон: 110/113dB (@ -60dBFS A-Weighted)
— Соотношение сигнал/шум: -90/-100dB
— Межканальная изоляция: 105dB

7. D/A конвертер:
— Тип: 24bit, 192KHz 8 times digital filter
— Динамический диапазон: 115dB (@ -60dBFS with A-Weighted)
— Соотношение сигнал/шум: -97dB (@ -1dBFS, measurement method)
— Межканальная изоляция: 110dB

8. Цифровой вход/выход:
— Тип: RCA (коаксиальный) / Оптический разъем
— Полное сопротивление: 75ohm
— Формат: IEC-60958 Professional / Consumer

9. Midi вход/выход:
— 5P-DIN стандартный MIDI коннектор
