Дачный водопровод ДВК-25

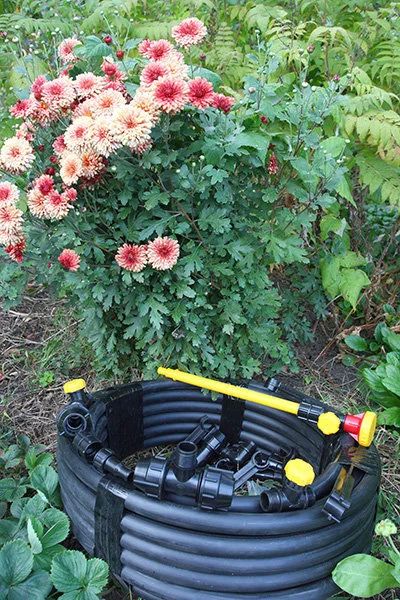

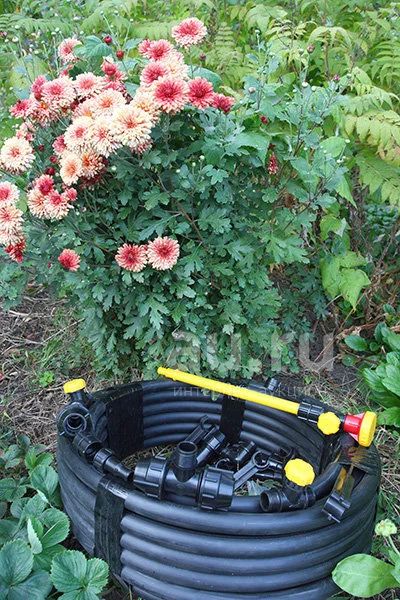

Дачный водопроводный комплект ДВК-25Дачный водопровод ДВК-25 ТУ 2248-025-10998229-2006 - предназначен для полива растений на садово-огородных участках в трубопроводах с условным давлением Py= 0,63 МПа (6,3 кг/см2). Имеет на входе подвод под шланг 1? (внутренний диаметр шланга 25 мм). На выходе – 4 крана с отводами под шланг 1/2? (внутренний диаметр 15 мм) и шланг 3/4? (внутренний диаметр 20 мм). Для обеспечения надежного соединения со шлангами применять хомуты.

Водопровод собирается и разбирается на даче своими руками в течение 30 минут!
ТЕХНИЧЕСКИЕ ДАННЫЕ
Габаритные размеры водопровода ДВК-25
Длина в разобранном положении, м, не более 25,4
Высота, мм, не более 170
Габаритные размеры в упаковке, мм, не более 550*550
Масса, кг, не более 5,9
ВОДОПРОВОД НА ДАЧНОМ УЧАСТКЕ
Дачный водопроводный комплект ДВК-25 Дачный водопроводный комплект ДВК-25 Дачный водопроводный комплект ДВК-25
СХЕМА УСТАНОВКИ ДАЧНОГО ВОДОПРОВОДА
Схема установки дачного водопровода ДВК-25
СОСТАВ ВОДОПРОВОДА ДВК-25
Сборочные единицы: шт Сборочные единицы: шт
1. Уголок резьбовой СШ-У20РР 1 8. Кран водопроводный КВ-20М (3/4?) 4
2. Муфта резьбовая СШ-В20РР 5 9. Переходник СШ-20В15Т 4
3. Переходник СШ-25Т20Р 1 10. Насадка для полива НПУ-600 1
4. Муфта переходная КФ-25-200 1 11. Кол трубный 8
5. Тройник КФ-25-100 3 12. Хомут № 4 -
6. Труба длиной 25 м (диаметр 25 мм) 1 13. Хомут № 5 -
7. Муфта переходная КФ-25-300 1 14. Кольцо уплотнительное КР-25x2Пл 11
Установка и сборка дачного водопровода ДВК-25

Размотать бухту трубы (25 м) по длине участка, расправить и дать возможность отлежаться.
Подсоединить к центральному водопроводу куском шланга 1 дюйм (внутренний диаметр 25 мм), используя кольцо уплотнительное (позиция № 14), уголок (позиция № 1), муфту (позиция № 2), переходник (позиция № 3), хомуты № 5 (позиция № 12), муфту переходную (позиция № 4). На трубе оформить напильником заходную фаску 1 х 45°, вставить в муфту переходную (позиция № 4), так чтобы труба зашла во внутрь резинового уплотнительного кольца и обжать трубу гайкой. Уголок (позиция № 1) необходим для того, чтобы шланг не перегибался.
На другом конце трубы оформить напильником фаску 1 х 45° и установить переходную муфту (позиция № 7), далее установить кран (позиция № 8) и переходник (позиция № 9).
Наметить места установки трех или меньшего количества отводов для полива. В местах установки отводов трубу разрезать пополам ножовочным полотном, снять заусенцы, оформить фаски 1 х 45° и установить тройники (позиция № 5). Далее – по схеме.
В местах установки отводов трубу зафиксировать колышками (позиция № 11).
Для полива можно использовать как полдюймовые шланги с внутренним диаметром 15 мм, так и трехчетвертные с внутренним диаметром 20 мм. С этой целью на переходнике (позиция № 9) предусмотрены два диаметра 15 мм и 20 мм. Полдюймовые шланги легче, с ними удобней работать.

Схема установки муфты переходной КФ-25-200 (деталь позиция № 4)
Схема подсоединения тройника Схема узла в рабочем положении
КФ-200 в соединении КФ-200 в разрезе
Схема установки муфты переходной КФ-25-100 (деталь позиция № 5)
Схема подсоединения тройника Схема узла в рабочем положении
КФ-100 в соединении КФ-100 в разрезе
Схема установки муфты переходной КФ-25-300 (деталь позиция № 7)
Схема подсоединения тройника Схема узла в рабочем положении
КФ-300 в соединении КФ-300 в разрезе
Примечание

вы можете самостоятельно доукомплектовать водопровод специально для Ваших нужд, используя соединители и переходники производства ООО ПКФ "Исток" (в комплект поставки не входят).

Возможен вариант установки водопровода на даче с заглублением в грунт на глубину 20-25 см от поверхности земли с устройством приямков в местах отводов. При прокладке водопровода под землей необходимо выполнить уклоны, которые бы дали возможность полностью слить воду после окончания сезона полива. В зиму рекомендуется краны снять, отверстия заткнуть, приямок накрыть ветошью и засыпать листвой.
