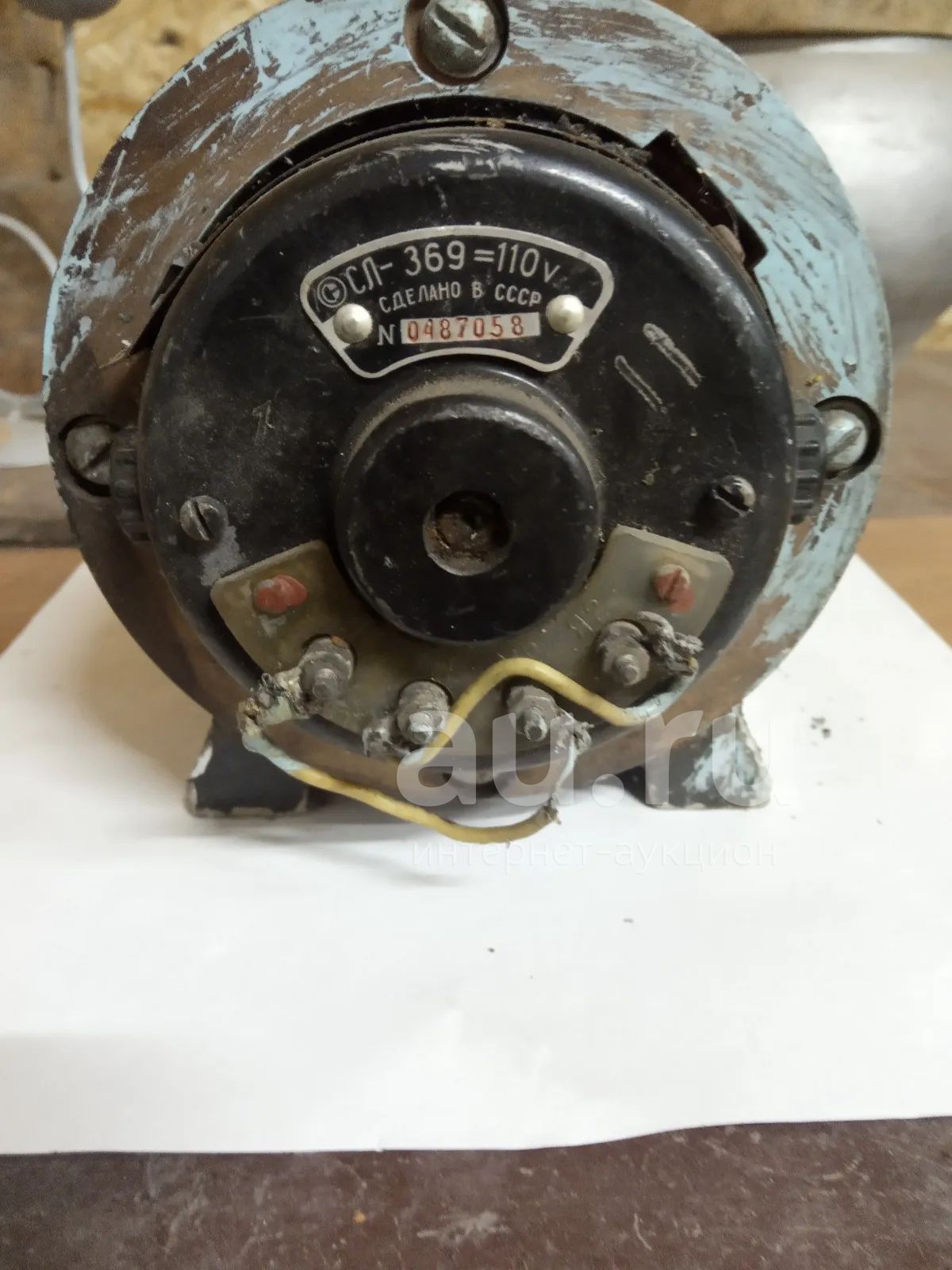

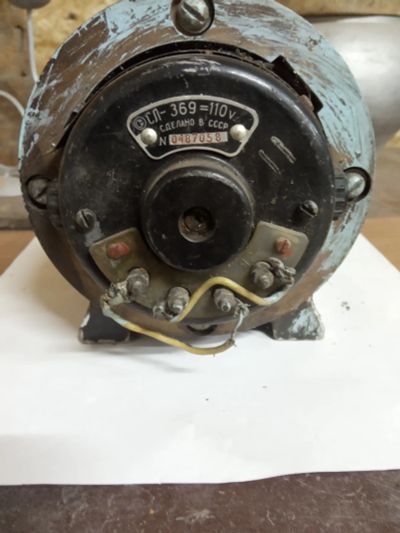

СЛ-369

Электродвигатель СЛ-369 постоянного тока коллекторный предназначен для работы от сети постоянного тока. На клеммной колодке электродвигателя СЛ-369 выведены отдельно выводные концы обмоток возбуждения и обмоток ротора, что делает возможным использование электродвигателя для работы в следящих системах и схемах автоматики. Электрическая машина - коллекторная, постоянного тока, имеет две обмотки: обмотку возбуждения и обмотку якоря. Режим работы - продолжительный. Обмотки изготовлены из медного провода, покрытого высокопрочной эмалью. Электродвигатель СЛ-369 изготовлен в алюминиевом корпусе, выполненном методом литья под давлением.

Технические характеристики приборов электродвигатели СЛ-369 постоянного тока коллекторные:

Тип возбуждения СЛ-369 - параллельное;

Номинальное напряжение питания - 110В;

Потребляемый ток - 0,9А;

Полезная мощность - 55Вт;

Частота вращения - 3600об/мин. - 4200об/мин.;

Номинальный вращающий момент на валу - 0,147Н∙м(1500гс∙см);

Диапазон рабочих температур - от -40ºС до +40ºС;

Верхнее значение относительной влажности воздуха при 20ºС - 95%;

Масса прибора - 2кг;

Габаритные размеры:

- длина - 140мм;

- диаметр - 89мм;

Тут тема как его по-всякому подключать:

chipmaker.ru/topic/124421/

Условия эксплуатации двигателя СЛ-369:

• Вибрационные нагрузки:

- диапазон частот, Гц ..... 10

- ускорение, м/с2 ..... 40

• Ударные нагрузки, м/с2 ..... 12

• Температура окружающей среды, °С ..... -35...+50

• Относительная влажность воздуха при температуре 20°С, % ..... 98
