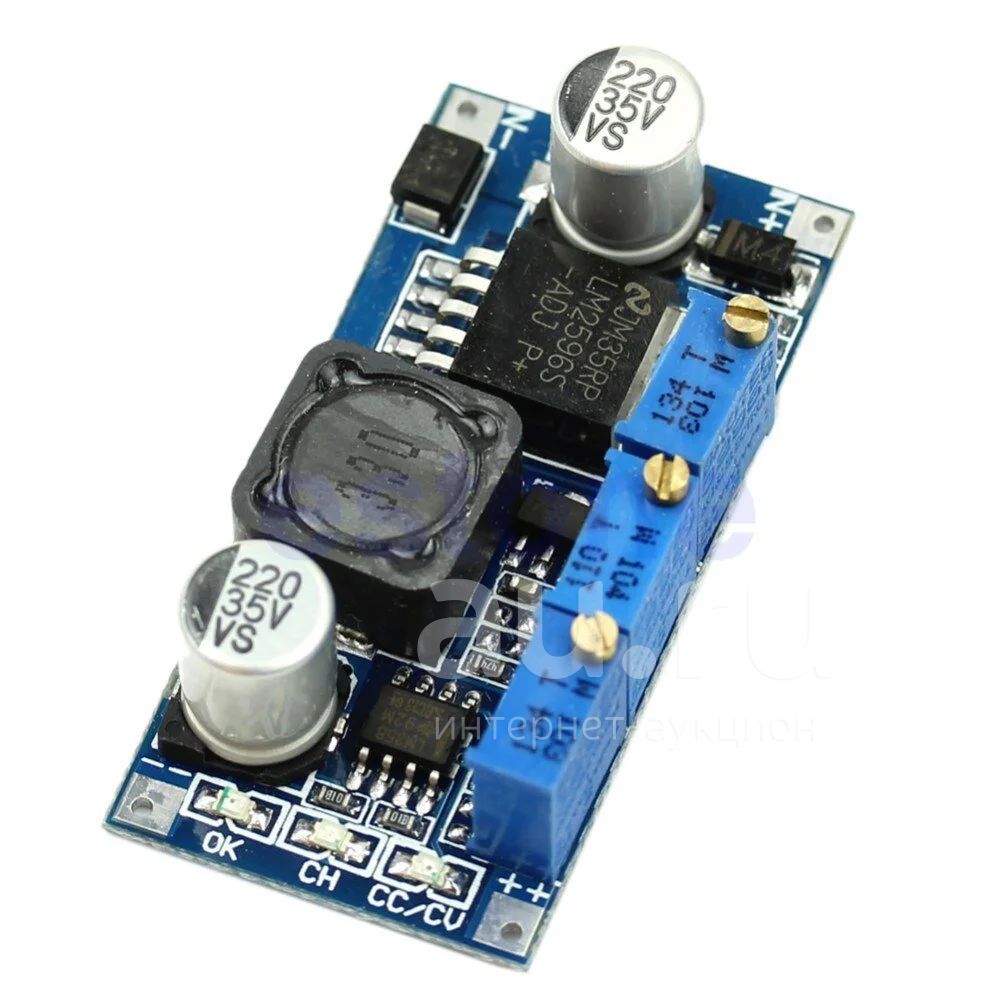

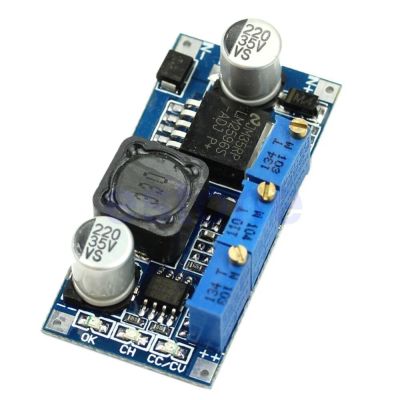

DC-DC Step down / LM 2596 SL / Для LED лент и зарядных устройств / Импульсный понижающий регулируемый стабилизатор напряжения и тока на микросхеме LM2596SL

Характеристики:

Входное напряжение: 7...35 В

Выходное напряжение: 1.25...30 В

Выходной ток: 2А, макс. 3А с внешним охлаждением

КПД: до 92% (чем выше напряжение, тем выше эффективность)

Частота работы: 150 КГц

Размер 48мм * 24мм * 14мм (Д * Ш * В)

Индикаторы:

- индикатор ограничителя тока (красный),

- индикатор окончания зарядки (красный),

- индикатор работы (зеленый).

Назначение и особенности:

1. Очень интересный импульсный стабилизатор, совмещающий в себе функции источника тока и напряжения, а также зарядного устройства с индикацией.

Т.е. с помощью переменных резисторов можно установить не только выходное напряжение, но и выходной ток, а третьим резистором устанавливается напряжение, когда зажигается светодиод, сообщающий, что зарядка закончена.

2. Может использоваться для питания мощных светодиодов постоянным током.

3. Т.е. во всех других стабилизаторах ограничение тока - это нештатная ситуация, и поведение при этом не нормируется (может быть перегрев, отключения и т.д.). В данном же стабилизаторе, ограничение тока - рабочий режим и порог выходного тока регулируется.

IN+ - положительный вход

IN- - отрицательный вход
