Радиодетали, печатная плата и детали корпуса - набор, комплект - электронный конструктор "Функциональный генератор XR2206".

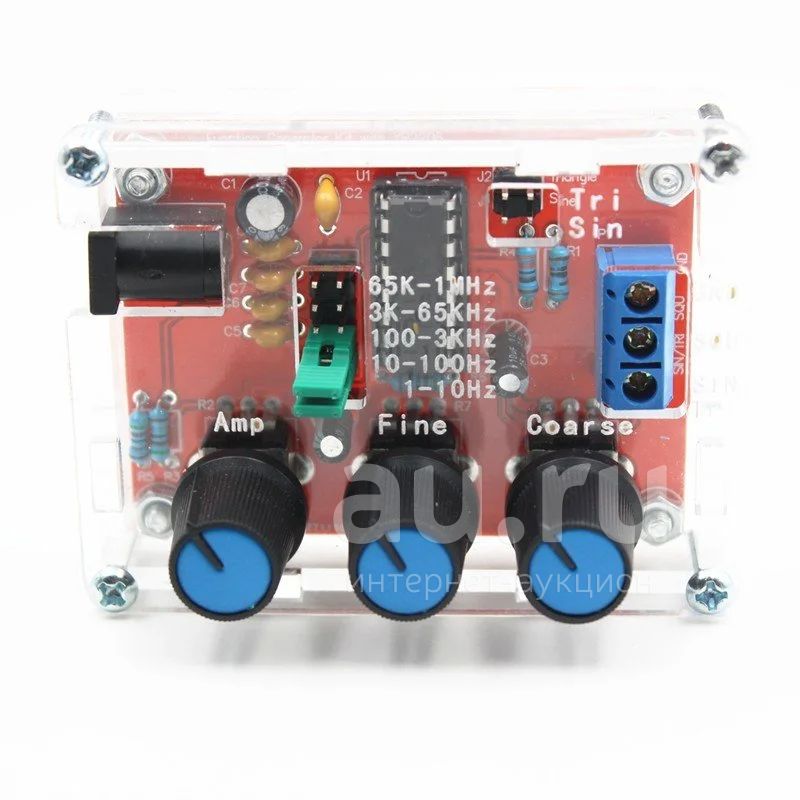

Набор радиодеталей, печатная плата и детали корпуса - электронный конструктор для сборки малогабаритного функционального генератора XR2206 - генератора сигнала синуса/треугольника/прямоугольного в диапазоне 1 Гц-1 МГц.

Характеристики генератора:

напряжение питания: 9 - 12 В постоянного тока

сигналы: меандр, синус и треугольный

сопротивление: 600 Ом + 10%

частота: 1 Гц - 1 МГц

СИНУСОИДА

амплитуда: 0 - 3 В в при 9 В напряжения питания

искажения: менее 1% (при 1 кГц)

МЕАНДР

амплитуда: 8 В (без нагрузки) при 9 В напряжения питания

фронт нарастания: менее 50 нс (при 1 кГц)

падение: меньше, чем 30 нс (при 1 кГц)

несимметрия: менее 5% (при 1 кГц)

ТРЕУГОЛЬНАЯ ФУНКЦИЯ

амплитуда: 0 - 3 В при 9 В напряжения питания

нелинейность: менее 1% (до 100 кГц).
