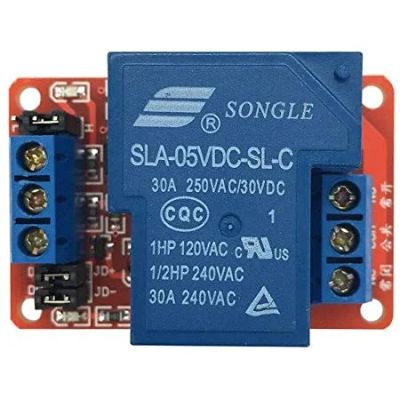

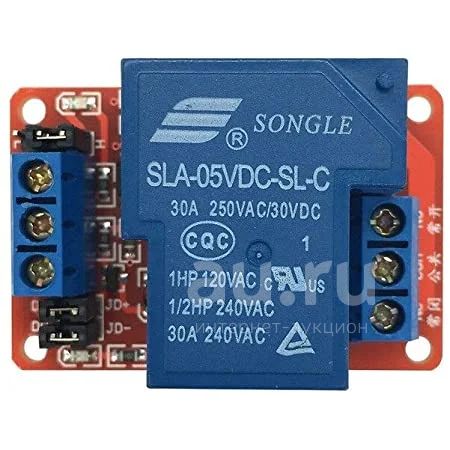

1-канальный релейный модуль 30 A 250 В с оптроном, высоким/низким уровнем запуска, для платы управления Arduino

Модуль реле FC-65 представляет собой плату с 1-канальным реле, которым можно управлять с помощью микроконтроллеров, таких как Arduino, AVR, PIC, ARM, любого другого микроконтроллера, работающего при 5 В. Реле может коммутировать ток до 30А при напряжении 220 вольт переменного тока или постоянного тока 30А 30В.

Обмотки реле питаются oт 12 вольт постоянного тока, что позволяет применять его в автомобиле.

Габаритные размеры 50х33мм, высота 24 мм. Расстояния между центрами крепежных отверстий: 44 и 28 мм. Диаметр отверстий 3 мм.

Модуль содержит транзисторный ключ с оптопарой, за счет которых он может подключаться непосредственно к микроконтроллерам (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic), при этом обеспечивает гальваническую развязку oт схемы управления.

Уровень управляющего сигнала (Low/High) можно выбирать с помощью перемычки: 0-4 В или 4.5-12 В

Также перемычками JD + и JD -, можно выбирать управляющий контакт реле:

• JD +: положительное контакт управления реле
• JD-: отрицательное контакт управления реле
• DC + и JD + замкнуты перемычкой, DC- и JD- замкнуты перемычкой, значит напряжение между клеммой триггера и клеммой управления реле одинаковое.

Выход реле – одна группа переключающихся контактов (NC,NO,COM).

Основные характеристики:

• Напряжение питания: 12В
• Количество каналов: 1
• Ток коммутации: 30А 250VAC, 30A 30VDC
• Ток покоя: 5мА
• Максимальный ток: 80мА
• Управляющий ток: 2-4мА
• Низкий уровень (Low): 0-4 В
• Высокий уровень (High): 4.5-12 В
