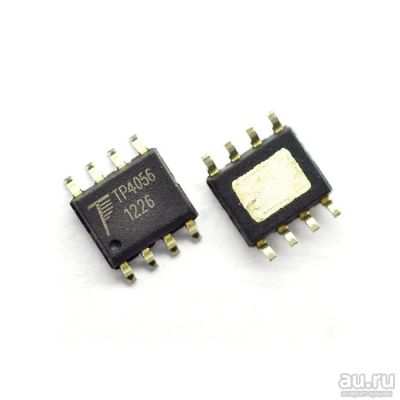

TP4056 (SOP-8)

TP4056 — это микросхема линейного зарядного устройства для одной ячейки литий-ионной батареи. Его SOP структура и малое количество внешних компонентов делают TP4056 идеально подходящим для портативных устройств. Кроме этого, TP4056 может работать в USB адаптерах. Заряд напряжения зафиксирован на уровне 4,2 В, а ток заряда может быть запрограммирован внешне с помощью одного резистора. TP4056 автоматически завершает цикл зарядки, когда ток заряда снижается до 1/10 от заданного резистором.

Описание выводов:

TEMP — подключение датчика температуры, встроенного в литий-ионную батарею. Если на выводе напряжение будет ниже 45% или выше 80% от напряжения питания, то зарядка приостановится. Контроль температуры отключается замыканием входа на общий провод.
PROG — Программирование тока зарядки (1.2 кОм — 10 кОм);
Постоянный ток зарядки и контроль напряжения зарядки выбираются сопротивлением резистора, между этим пином и GND;
Для всех режимов зарядки, зарядный ток может быть выведен из формулы:
GND — Общий;
Vcc — Напряжение питания, если ток потребления (ток зарядки батареи) становится ниже 30 мA, контроллер уходит в спячку, потребляя от контакта BAT ~ 2 мкA;
BAT — Подключение аккумуляторной батареи (ICR, IMR);
STDBY — Индикация окончания заряда (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диапазоне — разомкнут;
При подключенной батарее, в течении зарядки — разомкнут, по окончании — замкнут;
При не подключенной батарее замкнут;
CHRG — Индикация зарядки (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диапазоне — разомкнут;
При подключенной батарее, в течении зарядки — замкнут, по окончании — разомкнут;
При не подключенной батарее, кратковременно включается с периодом 1-4 сек;
CE — Управление зарядкой. При подаче высокого уровня микросхема находится в рабочем режиме, при низком уровне контроллер в состоянии сна. Вход TTL и CMOS совместим;

Процесс зарядки состоит из нескольких этапов:
— Контроль напряжения подключенного аккумулятора (постоянно);
— Зарядка током 1/10 от запрограммированного резистором Rprog (100 мА при Rprog = 1.2 кОм) до уровня 2.9 В (если требуется);
— Зарядка максимальным током (1000 мА при Rprog = 1.2 кОм);
— При достижении на батарее 4.2 В идет стабилизация напряжения на уровне 4.2 В. Ток падает по мере зарядки;
— При достижении тока 1/10 от запрограммированного резистором Rprog (100 мА при Rprog = 1.2 кОм) зарядное устройство отключается. Переход к началу.

Номиналы резисторов для регулировки тока зарядки:
- 10 кОм = 130 мА;
- 5 кОм = 250 мА;
- 4 кОм = 300 мА;
- 3 кОм = 400 мА;
- 2 кОм = 580 мА;
- 1,66 кОм = 690 мА;
- 1,5 кОм = 780 мА;
- 1,33 кОм = 900;
- 1,2 кОм = 1000 мА;
