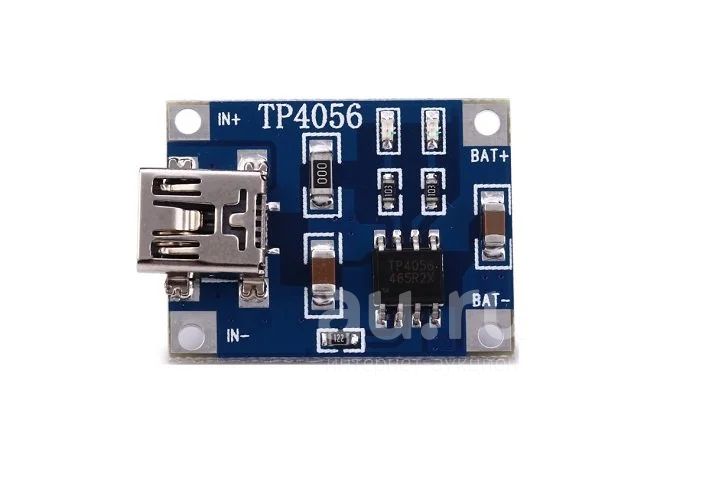

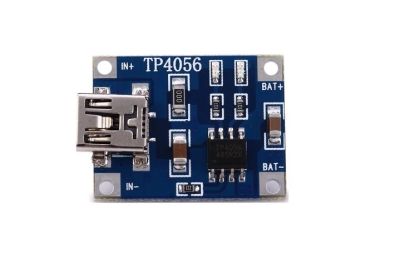

TP4056 контроллер заряда для Li-Ion аккумуляторов (mini USB)

TP4056 это контроллер заряда с линейным зарядом по принципу постоянное напряжение/постоянный ток для одноэлементных литий-ионных аккумуляторов.

Процесс зарядки:

— Контроль напряжения подключенного аккумулятора (постоянно);
— Зарядка током 1/10 от запрограммированного резистором Rprog (100мА при Rprog = 1.2к) до уровня 2.9 В (если требуется);
— Зарядка максимальным током (1000мА при Rprog = 1.2к);
— При достижении на батарее 4.2 В идет стабилизация напряжения на уровне 4.2В. Ток падает по мере зарядки;
— При достижении тока 1/10 от запрограммированного резистором Rprog (100мА при Rprog = 1.2к) зарядное устройство отключается.
Характеристики:
— Напряжение питания +4,5…+8,0 вольт (более 5,5 В не рекомендуется, чип перегревается);
— Разьем Mini-USB на плате, для питания от USB-порта компьютера или универсального блока питания;
— Ток заряда 1,0 Ампер (1000 мА), легко программируется изменением значения резистора Rprog (от 1,2k до 10k);
— Важно: источник питания (USB порт, USB адаптер, или др.) должен обеспечивать ток заряда с некоторым запасом. Не все порты USB могут обеспечить ток более 500 мА;
— Напряжение окончания заряда аккумулятора: 4,2 вольта;
— Светодиод индикации заряда;
— Светодиод индикации окончания заряда;
— Размеры 19 х 27 мм;
— Вес модуля 1,9 гр
