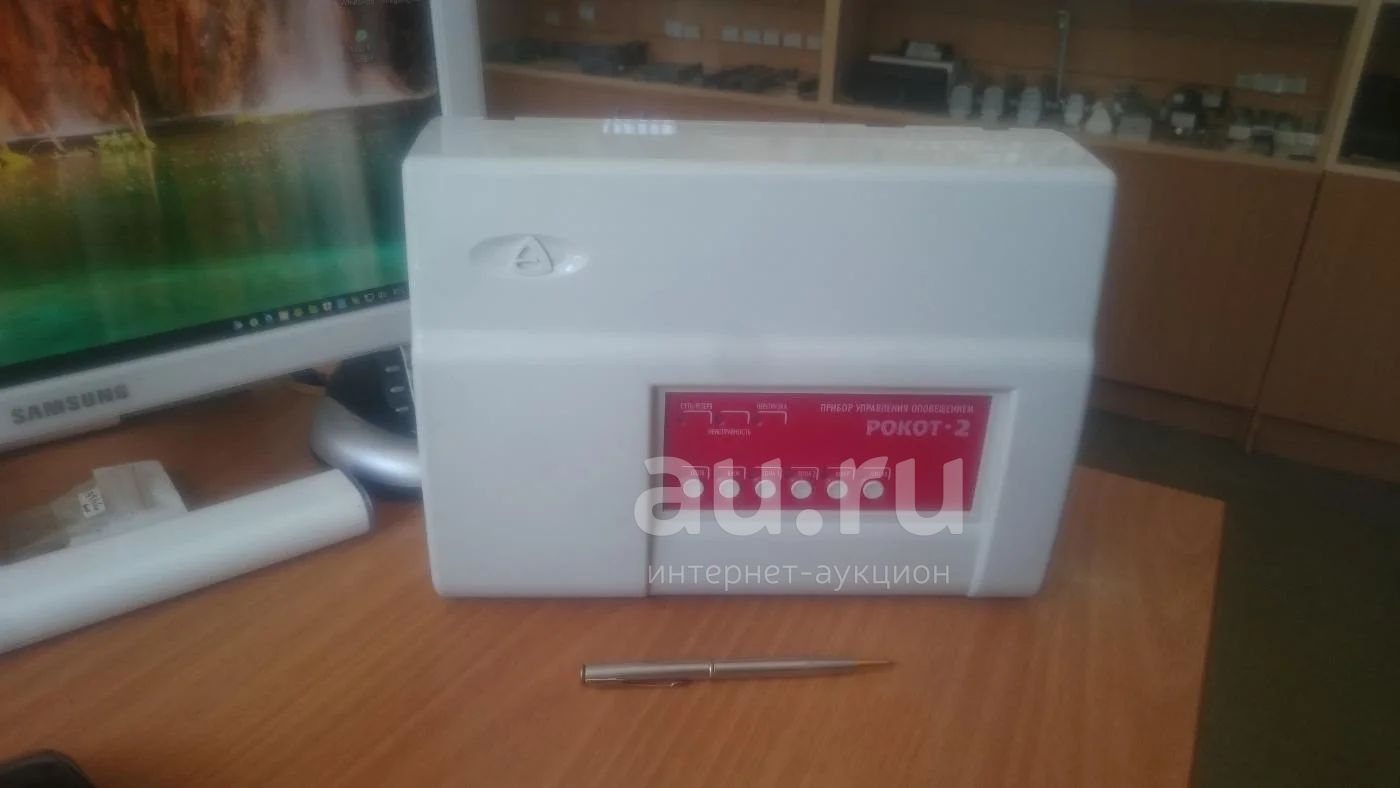

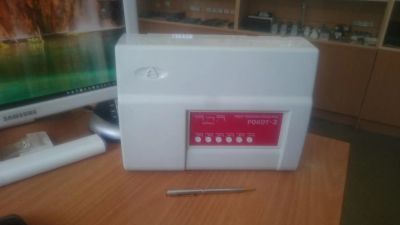

Рокот-2 Прибор управления системой речевого оповещения

Система речевого оповещения пожарная «Рокот» (в дальнейшем - система) предназначена для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.

Система состоит из прибора управления «Рокот-2» (в дальнейшем - прибор) и акустических систем «АС-2», «АС-3» (в дальнейшем - АС), подключенных с помощью соединительных линий.

Особенности

Четыре выхода подключения линий оповещения (ЛО), разделенные на две независимые зоны оповещения.

Подключение к каждой ЛО до 10 акустических систем (АС).

Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания.

Выход подключения линии светового оповещения (ЛСО) защищенный от перегрузки и короткого замыкания.

Воспроизведение записанных изготовителем или пользователем речевых сообщений.

Трансляция сигналов с линейного или микрофонного входов.

Отдельный вход для подключения внешних сигналов оповещения.

Линейный выход для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.

Включение оповещения как от прибора пожарной сигнализации (ППКОП), так и в ручном режиме с панели управления или выносной кнопки дистанционного управления.

Контроль наличия резервной аккумуляторной батареи (АБ) и защита ее от глубокого разряда.

Защита от короткого замыкания и переполюсовки выводов АБ.

Непрерывный контроль линий управления и периодический автоматический контроль ЛО и ЛСО на отсутствие замыканий или обрывов.

Отдельный выход для контроля исправного состояния системы оповещения.

Возможность использования тестового оповещения для проверки работы системы.

Основные сведения

Прибор имеет три входа для подключения линий управления (ЛУ):

Вход управления ЛУ1 для автоматического включения прибора в режим оповещения по сигналу от прибора пожарной сигнализации.

Вход управления ЛУ2 для ручного включения прибора в режим оповещения от кнопки дистанционного управления . Кроме того, с использованием этой кнопки возможен перевод прибора в состояние задержки начала оповещения и отмены задержек оповещения.

Вход управления УПРТ для автоматического включения прибора в режим трансляции внешнего сигнала с входа ТВХ (например, сигналов ГО и ЧС ).

Прибор имеет три сигнальных входа для подключения источников звукового сигнала:

Вход ТВХ - для подключения внешнего источника сигнала трансляции.

Вход МК - для подключения микрофона.

Вход ЛВХ - линейный вход для подключения источника звукового сигнала при трансляции и записи собственных сообщений.

Выходы прибора:

Четыре выхода ЛО1...ЛО4 для подключения линий оповещения. ЛО1 и ЛО2 объединены в первую зону оповещения, а ЛО3 и ЛО4 - во вторую. К каждой ЛО может быть подключено параллельно до 10 АС, имеющих согласующий трансформатор (АС-2-2, АС-2-4, АС-3-2, АС-3-4). Допускается также последовательно-параллельное подключение двух или четырех АС номинальным входным сопротивлением 4 Ом (АС-2-1, АС-2-3, АС-3-1, АС-3-3).

Выход ЛСО для подключения линии светового оповещения.

Линии ЛО и ЛСО контролируются автоматически через каждые двадцать секунд при работе в дежурном режиме. Прибор определяет неисправность при обрыве или коротком замыкании линии в любой ее точке.

Выход ЛВЫХ для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.

Выход "Неисправность" для сигнализации о состоянии прибора.

Прибор имеет следующие основные режимы работы:

дежурный

оповещение по первой зоне

оповещение по двум зонам

блокировка тревожного оповещения

трансляция сигнала с линейного или микрофонного входа

трансляция сигнала с внешнего источника

защита от глубокого разряда АБ.

Служебные режимы работы:

калибровка прибора

запись кодового числа разблокировки клавиатуры

запись речевых сообщений

тестирование системы.

Совместимость

Прибор "Рокот-2" предназначен для работы совместно с приемно-контрольными приборами серий Гранит, Карат, Циркон, Кварц, Пирит производства НПО "Сибирский Арсенал", ООО "Альфа-Арсенал" или аналогичными приборами других производителей, имеющими выход включения оповещения типа "открытый коллектор" либо "нормально разомкнутые контакты реле".

Технические характеристики

Количество зон оповещения 2

Количество линий речевого оповещения в каждой зоне 2

Максимальное количество подключаемых к каждой линии оповещения акустических систем типа АС-2-2 (АС-2-4, АС-3-2, АС-3-4) 10

Максимальное количество подключаемых к каждой линии оповещения акустических систем типа АС-2-1 (АС-2-3, АС-3-1, АС-3-3) 4

Уровень звукового давления на расстоянии 1 м от АС-2-2 (АС-2-4, АС-3-2, АС-3-4), не менее 90 дБ

Уровень звукового давления на расстоянии 1 м от АС-2-1 (АС-2-3, АС-3-1, АС-3-3), не менее 93 дБ

Максимальная мощность усилителя звуковой частоты, не менее 60 Вт

Напряжение питания сети переменного тока 50 Гц 165....253 В

Ток, потребляемый от аккумулятора в дежурном режиме (при отсутствии сетевого напряжения) 70 мА

Номинальная емкость АКБ (не входит в комплект) 7 Ач

Диапазон рабочих температур -10...+55 °С

Масса прибора, не более 3 кг

Габаритные размеры 290х210х95 мм
