C1-94 (ДЁШЕВО) торг

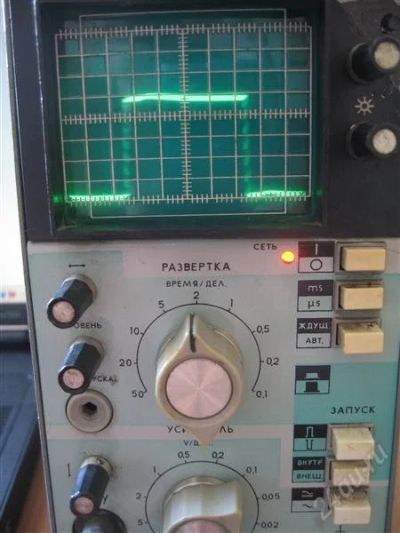

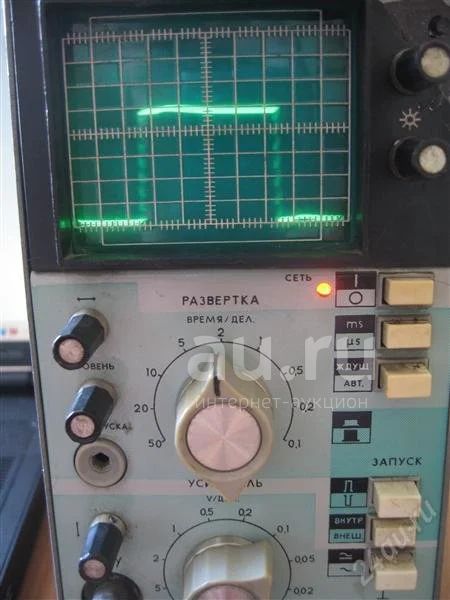

ОСЦИЛЛОГРАФ C1-94

Предназначен для визуального наблюдения формы электрических
сигналов и измерения их параметров.

ОБЩИЕ ПАРАМЕТРЫ

Количество лучей(каналов) ЭЛТ

Однолучевой

Диапазон измеряемых напряжений

20 мВ – 300 В

Диапазон измеряемых интервалов времени

3 мкс – 0,5 сек

Полоса пропускания

20 – 20 Мгц

Время нарастания ПХ

35 нсек

Погрешность измерения амплитуды сигнала

Не более 10 %

Погрешность измерения интервалов времени

Не более 8 %

Выброс на ПХ

Не более 10%

Ширина линии луча

0,8 мм

Рабочая площадь экрана по горизонтали

50 мм

Рабочая площадь экрана по вертикали

40 мм

Напряжение питающей сети

220 В 50 Гц, 60 Гц

Потребляемая мощность

25 ВА

Диапазон рабочих температур

+10 + 35 град С

Габаритные размеры

100 Х 190 Х 300 мм

Масса

3,5 кг

ПАРАМЕТРЫ КАНАЛА Y

Чувствительность канала

10 мВ/дел–5 В/дел

Входное сопротивление канала

1 Мом,

Входная емкость канала

40 пф

ПАРАМЕТРЫ КАНАЛА X

Длительность развертки минимальная

0,1 мкс/дел

Длительность развертки максимальная

0,05 сек/дел

Амплитуда сигналов внешней синхронизации

0,5 – 10 В

Диапазон частот внешней синхронизации

50 гц – 2 Мгц
