Нутромер микрометрический НМ 150-1250 (ГОСТ 10-58)

Нутромер микрометрический НМ 150-1250 предназначен для высокоточного измерения (абсолютная погрешность не превышает 0,01 мм) диаметра отверстий . Нутромер данного вида производят со стандартизованными пределами измерений , позволяющими выполнить замеры отверстий , диаметр которых составляет более 50 мм. При проведении измерений используют калиброванные удлинительные стержни , имеющие номерное обозначение , соответствующие их длине .

Нутромер микрометрический НМ1250 по устройству напоминает микрометр . Прибор состоит из стебля . В него запрессован сферический измерительный наконечник , микрометрический винт , барабан , стопор и предохранительный наконечник . Микрометрический винт имеет резьбу с шагом 0,5мм . При его перемещении в стебле уменьшается или увеличивается расстояние между измерительными головками.

При проведении замера один измерительный наконечник нутромера устанавливается на поверхность отверстия перпендикулярно его оси . Другой наконечник с помощью винта перемещают в диаметральной плоскости до соприкосновения с поверхностью .

Перед проведением измерений необходимо выполнить настройку инструмента и проверить правильность нуля

Нутромер микрометрический НМ-1250 предназначен для измерения диаметров внутренних отверстий способом двухточечного контакта. Замеры могут производиться в диапазоне 150-1250 мм ( в комплект поставки входят насадки -удлинители , обеспечивающие работу в указанном диапазоне ) . Цена деления прибора ? 0,01 мм .

Настройка прибора на конкретное измерение выполняется путем подходящих удлинителей , отсчет производится по шкалам барабана и стебля . Микрометрические головки оснащены стопорными устройствами , позволяющими закрепить микрометрический винт .

Нутромер микрометрический НМ 1250 производство ЧИЗ

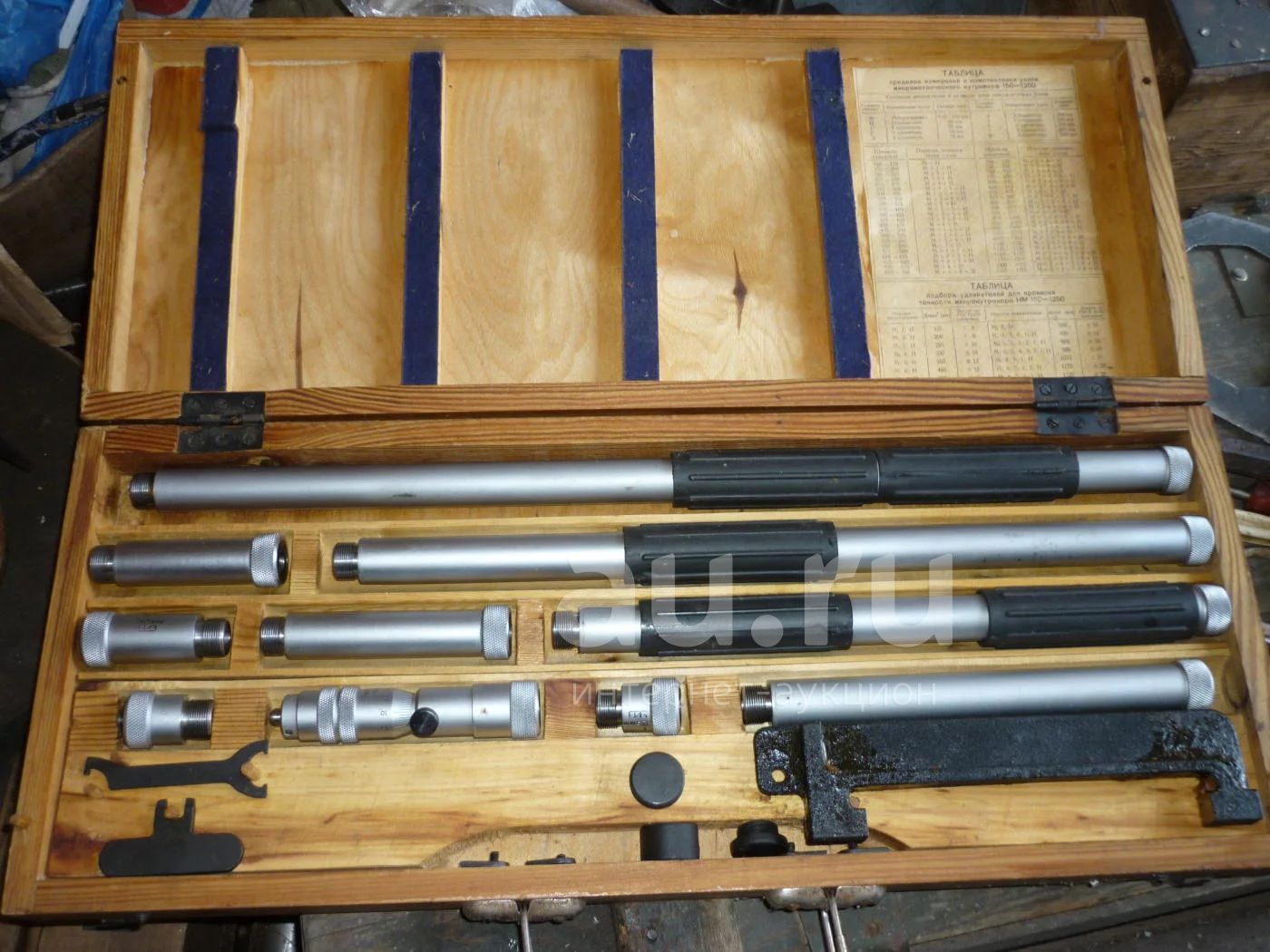

КОМПЛЕКТАЦИЯ:
Модель НМ 1250

Микрометрическая головка 1

Измерительный наконечник 1

Удлинитель 25 мм 1

Удлинитель 50 мм 1

Удлинитель 75 мм 1

Удлинитель 100 мм 1

Удлинитель 200 мм 1

Удлинитель 300 мм 1

Удлинитель 400 мм 1

Удлинитель 500 мм 1

Установочная скоба 150 мм 1

Винт крепления установочной скобы 1

Ключ для регулировки микрометрической головки 1
