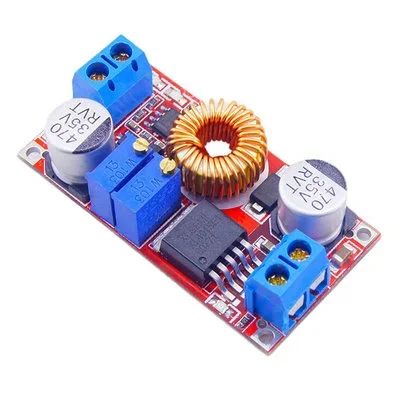

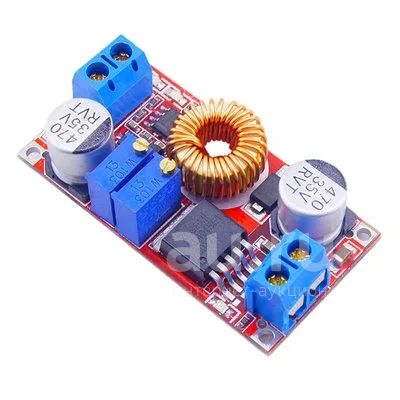

Зарядное устройство для Li-ion аккумуляторов XL4015 (5A)

Данный модуль представляет собой импульсный понижающий преобразователь, предназначенный для зарядки литий-ионных аккумуляторов в режимах CV (постоянное напряжение) и СС (постоянный ток), а также для питания светодиодов. Основой этого модуля является микросхемаXL4015, представляющая собой оригинальную китайскую разработку. Данная микросхема весьма похожа на популярную LM2596, но отличается улучшенными характеристиками. Это достигается применением в качестве силового ключа мощного полевого транзистора. В модуле микросхема включена в полном соответствии с рекомендациями изготовителя. Переменный резистор “CV” является регулятором выходного напряжения. Цепь регулируемого ограничения выходного тока выполнена на операционном усилителе LM358. Этот усилитель сравнивает падение напряжения на токоизмерительном резисторе с регулируемым напряжением, снимаемым с переменного резистора “CC”. С помощью этого резистора можно задать желаемый уровень ограничения тока в нагрузке стабилизатора. Если заданное значение тока будет превышено, то на выходе усилителя появится сигнал высокого уровня, что приведёт к снижению напряжения и тока на выходе стабилизатора. На плате имеются светодиоды сигнализирующие о режимах работы устройства. Кроме этого модуль может быть использован как драйвер для светодиодов и стабилизатор напряжения для с защитой от перегрузки по току.

ВНИМАНИЕ: Входное напряжение должно либо превышать выходное, либо равняться выходному!

Характеристики:

— Входное напряжение 6-38 В постоянного тока.

— Выходное напряжение регулируемое 1.25-36 В постоянного тока.

— Выходной ток 0-5 А (регулируемый).

— Мощность в нагрузке до 75 ВА.

— КПД более 96%.

— Имеется встроенная защита от перегрева и короткого замыкания в нагрузке.

— Размеры: 50х26х11 мм

— Рабочая температура: -40° до + 85° C
