Микросхема TP4056 корпус SOP-8

Микросхема TP4056 - контроллер заряда Li-ion аккумуляторов со встроенным термодатчиком.

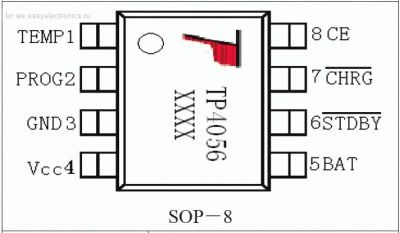

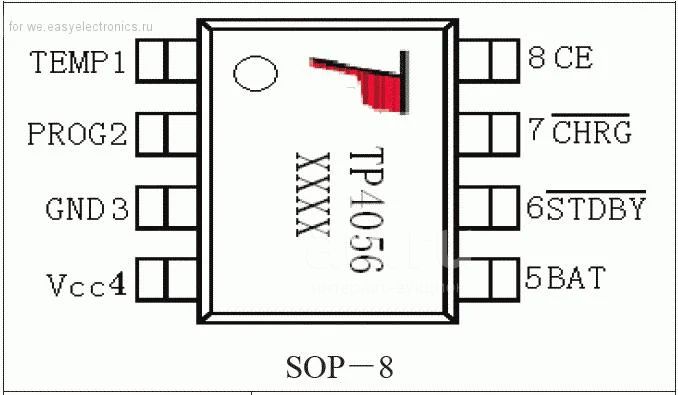

Описание выводов:

TEMP — подключение датчика температуры, встроенного в литий-ионную батарею. Если на выводе напряжение будет ниже 45% или выше 80% от напряжения питания, то зарядка приостановится. Контроль температуры отключается замыканием входа на общий провод.

PROG — Программирование тока зарядки (1.2 кОм — 10 кОм);

Постоянный ток зарядки и контроль напряжения зарядки выбираются сопротивлением резистора, между этим пином и GND;

Для всех режимов зарядки, зарядный ток может быть выведен из формулы:

GND — Общий;

Vcc — Напряжение питания, если ток потребления (ток зарядки батареи) становится ниже 30 мA, контроллер уходит в спячку, потребляя от контакта BAT ~ 2 мкA;

BAT — Подключение аккумуляторной батареи (ICR, IMR);

STDBY — Индикация окончания заряда (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диапазоне — разомкнут;

При подключенной батарее, в течении зарядки — разомкнут, по окончании — замкнут;

При не подключенной батарее замкнут;

CHRG — Индикация зарядки (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диапазоне — разомкнут;

При подключенной батарее, в течении зарядки — замкнут, по окончании — разомкнут;

При не подключенной батарее, кратковременно включается с периодом 1-4 сек;

CE — Управление зарядкой. При подаче высокого уровня микросхема находится в рабочем режиме, при низком уровне контроллер в состоянии сна. Вход TTL и CMOS совместим;

Процесс зарядки состоит из нескольких этапов:

1 Контроль напряжения подключенного аккумулятора (постоянно);

2 Зарядка током 1/10 от запрограммированного резистором Rprog (100 мА при Rprog = 1.2 кОм) до уровня 2.9 В (если требуется);

3 Зарядка максимальным током (1000 мА при Rprog = 1.2 кОм);

4 При достижении на батарее 4.2 В идет стабилизация напряжения на уровне 4.2 В. Ток падает по мере зарядки;

5 При достижении тока 1/10 от запрограммированного резистором Rprog (100 мА при Rprog = 1.2 кОм) зарядное устройство отключается. Переход к п. 1
