Цифровой индикатор многоразрядный вакуумный люминесцентный ИВЛ2-7/5 бу

ИВЛ2-7/5 цифровой индикатор многоразрядный вакуумный люминесцентный назначение, которого отображение информации в виде двух точек в 3-м разряде и цифр от 0 до 9 в 1, 2, 4 и 5-м цифровых разрядах.

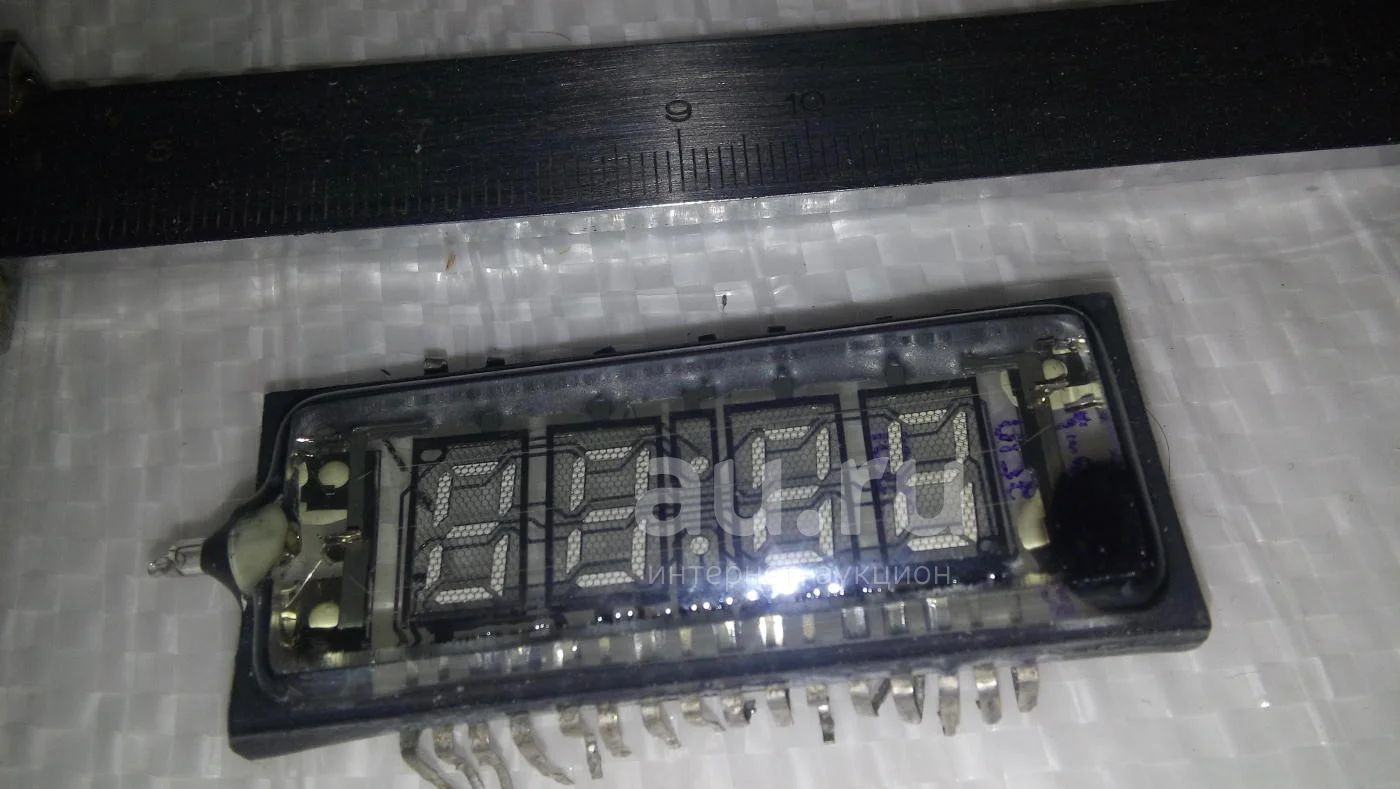

Внешний вид индикатора ИВЛ2-7/5. Вид снизу.

Корпус индикатора плоский, стеклянный, выводы гибкие. Масса индикатора ИВЛ2-7/5 не более 46 г.

Геометрические характеристики индикатора ИВЛ2-7/5

Назначение выводов индикатора ИВЛ2-7/5:

1, 2, 3 – Катод, проводящий слой внутренней поверхности баллона;

2, 22 – Сетка 5го разряда;

3 – м – анодная точка 3го разряда;

4 – г1, г2, г4, г5 – аноды сегменты 1, 2, 4, 5го разрядов;

5 – д1, д2, д4, д5 – аноды сегменты 1, 2, 4, 5го разрядов;

6, 21 – Сетка 4го разряда;

7 – е1, е2, е4, е5 – аноды сегменты 1, 2, 4, 5го разрядов;

8, 20 – Сетка 3го разряда;

9 – л – анодная точка 3го разряда;

10 – ж1, ж2, ж4, ж5 – аноды сегменты 1, 2, 4, 5го разрядов;

11, 19 – Сетка 2го разряда;

12 – в1, в2, в4, в5 – аноды сегменты 1, 2, 4, 5го разрядов;

13 – б1, б2, б4, б5 – аноды сегменты 1, 2, 4, 5го разрядов;

14 – а1, а2, а4, а5 – аноды сегменты 1, 2, 4, 5го разрядов;

15, 18 – Сетка 1го разряда;

16, 17 – Катоды.

Подключение выводов для формирования цифр и знаков на индикаторе ИВЛ2-7/5:

Цифра 0 – выводы 5, 7, 10, 12, 13, 14

Цифра 1 – выводы 7, 12

Цифра 2 – выводы 4, 5, 10, 12, 14

Цифра 3 – выводы 4, 7, 10, 12, 14

Цифра 4 – выводы 4, 7, 12, 13,

Цифра 5 – выводы 4, 7, 10, 13, 14

Цифра 6 – выводы 4, 5, 7, 10, 13, 14

Цифра 7 – выводы 7, 12, 14

Цифра 8 – выводы 4, 5, 7, 10, 12, 13, 14

Цифра 9 – выводы 4, 7, 10, 12, 13, 14

Точка «М» – вывод 3

Точка «Л» – вывод 9

Условия эксплуатации индикатора ИВЛ2-7/5:

Вибрационные нагрузки:

диапазон частот: 1-80 Гц

ускорение не более: 49,1 м/с2 (5 g)

Многократные ударные нагрузки:

ускорение не более: 147 м/с2 (15 g)

длительность удара: 2-15 мс

Температура окружающей среды: -45..+70 °С

Относительная влажность воздуха при Т=+25 °С, не более 98%

Основные данные индикатора ИВЛ2-7/5:

Цвет свечения: Зеленый

Номинальная яркость индикатора 1000 кд/м2, минимальная – 650 кд/м2.

Напряжение накала: 2,4 В

Ток накала: 58±6 мА

Напряжение анода-сегмента импульсное: 24 В

Ток анодов-сегментов импульсный одного разряда: 3 мА

Напряжение сетки импульсное: 24 В

Ток сетки импульсный одного разряда: 3 мА

Скважность: 5

Минимальная наработка: 15 000 ч

Яркость индикатора, изменяющаяся в течение минимальной наработки, не менее: 150 кд/м2

Срок хранения не менее: 6 лет

Предельно допустимый электрический режим индикатора ИВЛ2-7/5:

Напряжение накала: 2-2,65 В

Наибольшее напряжение анодов-сегментов: 50 В

Наибольшее напряжение сетки импульсное: 50 В

Рекомендации по применению

Для надежного запирания любого разряда индикатора на сетку этого разряда необходимо подать отрицательный запирающий потенциал не менее 3 В (по абсолютной величине).

Выводы индикатора должны распаиваться на расстоянии не менее 3 мм от основания вывода.

Допускается эксплуатация прибора при напряжении накала 2,4±0,48 В. При этом общее время работы в таком режиме не должно превышать 5000 ч
