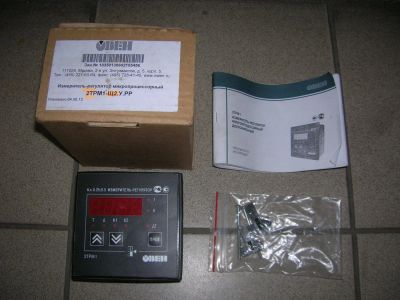

Измеритель-регулятор микропроцессорный 2ТРМ1-Щ2.У.РР

1. Назначение прибора
Измерительрегулятор микропроцессорный 2ТРМ1 совместно с первичными
преобразователями (датчиками) предназначен
для измерения и регулирования температуры
и других физических параметров, значение
которых внешним датчиком может быть
преобразовано в сигналы постоянного тока или напряжения.
Прибор может быть использован для изме
рения и регулирования технологических
процессов в различных отраслях промышленн
ости, коммунального и сельского хозяйства.
Прибор позволяет осуществлять следующие функции:
•
измерение температуры и/или других физи
ческих величин (давления, влажности,
расхода, уровня и т.п.) в двух различных точках с помощью стандартных датчиков,
подключаемых к универсальным входам прибора;
•
независимое регулирование двух измеря
емых величин по двухпозиционному
(релейному) закону;
•
регулирование одной измеряемой величины по трехпозиционному закону (с двумя
«уставками» и двумя устройствами управления на один канал контроля);
•
вычисление и регулирование разности двух измеряемых величин (
?
Т=Т1–Т2);
•
вычисление квадратного корня из знач
ений унифицированных входных сигналов;
•
отображение выбранного текущего из
мерения на встроенном светодиодном
цифровом индикаторе;
•
формирование выходного тока 4...20 мА или напряжения 0...10 В для регистрации
или управления исполнительными механизм
ами по Пзакону (при использовании в
качестве выходного устройства цифр
оаналогового преобразователя (ЦАП)).
