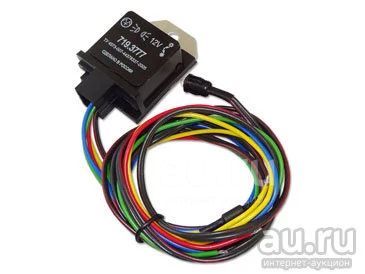

Реле автоматического включения света 719.3777
Предназначено для автоматического включения/выключения габаритных огней и ближнего света автомобиля при снижении внешней освещённости ниже порогового уровня. Реле применяются на автомобилях с напряжением бортовой сети 12В.
Реле позволяет облегчить труд водителя, избавив его от ручного включения/выключения внешнего освещения автомобиля при наступлении сумерек, въезде в тоннели и т.д.
Реле комплектуется фотодатчиком, устанавливаемым в салоне автомобиля. Датчик контролирует уровень освещенности и, с наступлением темноты, автоматически, в течении 0,5-1с, включает габаритные огни и ближний свет автомобиля. Для снижения нагрузки на АКБ в момент запуска двигателя при затемненном фотодатчике, реле начинает работать через 5-10с после включения зажигания. Для выключения реле, освещённость датчика должна превышать пороговое значение в течение 25–30с. Регулировка порога срабатывания осуществляется вращением регулятора, установленного в корпусе реле.
Установив дополнительно тумблер, водитель может переключиться в ручной режим и автономно управлять работой габаритных огней и ближнего света, благодаря наличию дополнительного реле.
Силовые контакты реле рассчитаны на коммутацию тока нагрузки до 10А, что обеспечивает управление лампами габаритных огней практически любого автомобиля.
1 Установка и подключение
1.1 Установить реле отверстием основания на болт массы, предварительно очищенный от грязи и ржавчины, и надежно закрепить.
1.2 Закрепить фотодатчик в салоне автомобиля. Рекомендуется направлять глазок датчика внутрь салона автомобиля (рис.1). Если направить глазок датчика вверх, через ветровое стекло, то момент срабатывания реле может не совпадать с ощущением наступления темноты у водителя.
1.3 Подключить реле, используя схему (рис.2). Возможно использование коннекторов.
1.4 Для оперативного включения/выключения реле можно использовать кнопку с фиксацией, включаемую последовательно к красному проводу (кнопка приобретается отдельно).
2 Регулировка
2.1 Реле начинает работать через 5-10 сек. после включения (для снижения нагрузки на аккумулятор при запуске двигателя). При затемнении датчика, реле срабатывает за 0,5-1 сек. Для выключения реле, освещённость датчика должна превышать пороговое значение в течение 20-30 сек.
2.2 Регулировка порога срабатывания реле осуществляется вращением движка регулятора, установленного в корпусе реле. Вращение по часовой стрелке смещает порог срабатывания в сторону меньшей освещённости.
Технические характеристики:
Номинальное напряжение, В 12
Ток коммутации, А 10
Масса, г 100
Предназначено для автоматического включения/выключения габаритных огней и ближнего света автомобиля при снижении внешней освещённости ниже порогового уровня. Реле применяются на автомобилях с напряжением бортовой сети 12В.
Реле позволяет облегчить труд водителя, избавив его от ручного включения/выключения внешнего освещения автомобиля при наступлении сумерек, въезде в тоннели и т.д.
Реле комплектуется фотодатчиком, устанавливаемым в салоне автомобиля. Датчик контролирует уровень освещенности и, с наступлением темноты, автоматически, в течении 0,5-1с, включает габаритные огни и ближний свет автомобиля. Для снижения нагрузки на АКБ в момент запуска двигателя при затемненном фотодатчике, реле начинает работать через 5-10с после включения зажигания. Для выключения реле, освещённость датчика должна превышать пороговое значение в течение 25–30с. Регулировка порога срабатывания осуществляется вращением регулятора, установленного в корпусе реле.
Установив дополнительно тумблер, водитель может переключиться в ручной режим и автономно управлять работой габаритных огней и ближнего света, благодаря наличию дополнительного реле.
Силовые контакты реле рассчитаны на коммутацию тока нагрузки до 10А, что обеспечивает управление лампами габаритных огней практически любого автомобиля.
1 Установка и подключение
1.1 Установить реле отверстием основания на болт массы, предварительно очищенный от грязи и ржавчины, и надежно закрепить.
1.2 Закрепить фотодатчик в салоне автомобиля. Рекомендуется направлять глазок датчика внутрь салона автомобиля (рис.1). Если направить глазок датчика вверх, через ветровое стекло, то момент срабатывания реле может не совпадать с ощущением наступления темноты у водителя.
1.3 Подключить реле, используя схему (рис.2). Возможно использование коннекторов.
1.4 Для оперативного включения/выключения реле можно использовать кнопку с фиксацией, включаемую последовательно к красному проводу (кнопка приобретается отдельно).
2 Регулировка
2.1 Реле начинает работать через 5-10 сек. после включения (для снижения нагрузки на аккумулятор при запуске двигателя). При затемнении датчика, реле срабатывает за 0,5-1 сек. Для выключения реле, освещённость датчика должна превышать пороговое значение в течение 20-30 сек.
2.2 Регулировка порога срабатывания реле осуществляется вращением движка регулятора, установленного в корпусе реле. Вращение по часовой стрелке смещает порог срабатывания в сторону меньшей освещённости.
Технические характеристики:
Номинальное напряжение, В 12
Ток коммутации, А 10
Масса, г 100
