Пакетный переключатель ТПКП - 25 ( ППКП )

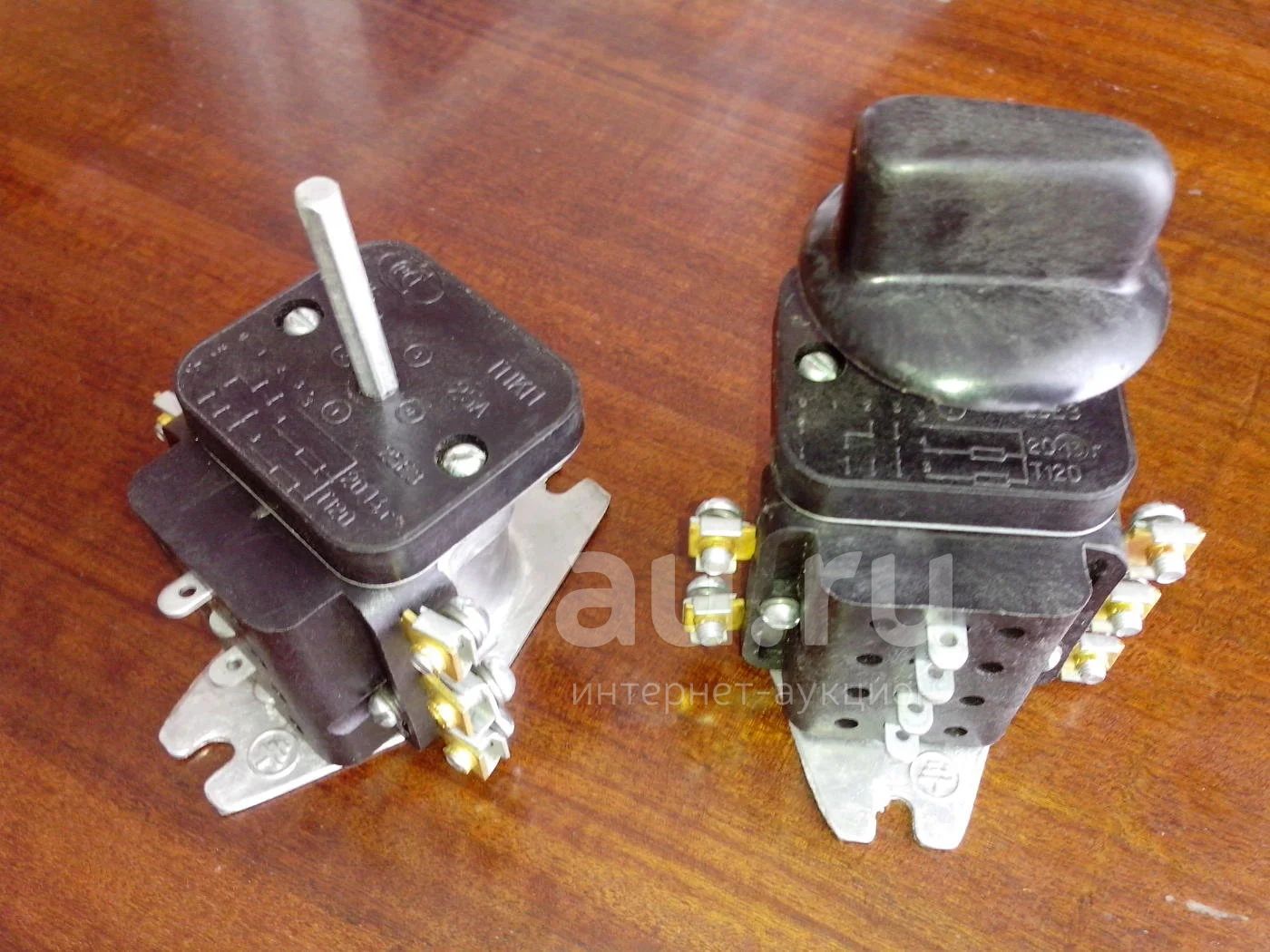

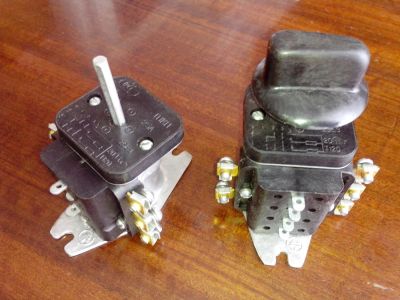

Новый. Остался тот что без ручки переключения. ТОРГ.

ТПКП-25 (ТПКП-М) (переключатель для электроплит ТПКП-25А). Термостойкий переключатель ТПКП предназначен для включения нагревательных элементов электроплит цехов общественного питания.

Эксплуатация переключателя осуществляется в следующих условиях:

• температура окружающей среды - не более 80°С;

• относительная влажность - не более 90%.

Конструкция переключателя допускает поворот ручки в обе стороны от нулевого положения.

Безопасная эксплуатация переключателя обеспечивается использованием ручки, зафиксированной с помощью шурупа и электроизоляционного клина на квадратной оси кулачка.

Переключатель имеет четыре фиксированных положения, которые обеспечивают следующие варианты подключения нагрузки:

• нулевое - нагрузка отключена (все контакты разомкнуты);

• первое - последовательно включены две электрические цепи нагрузки (контакты 1-3 и 2-4 замкнуты);

• второе - включена одна электрическая цепь нагрузки (контакты 1-3 и 2-5 замкнуты);

• третье - параллельно включены две электрические цепи нагрузки (контакты 1-3, 1-4 и 2-5 замкнуты).
