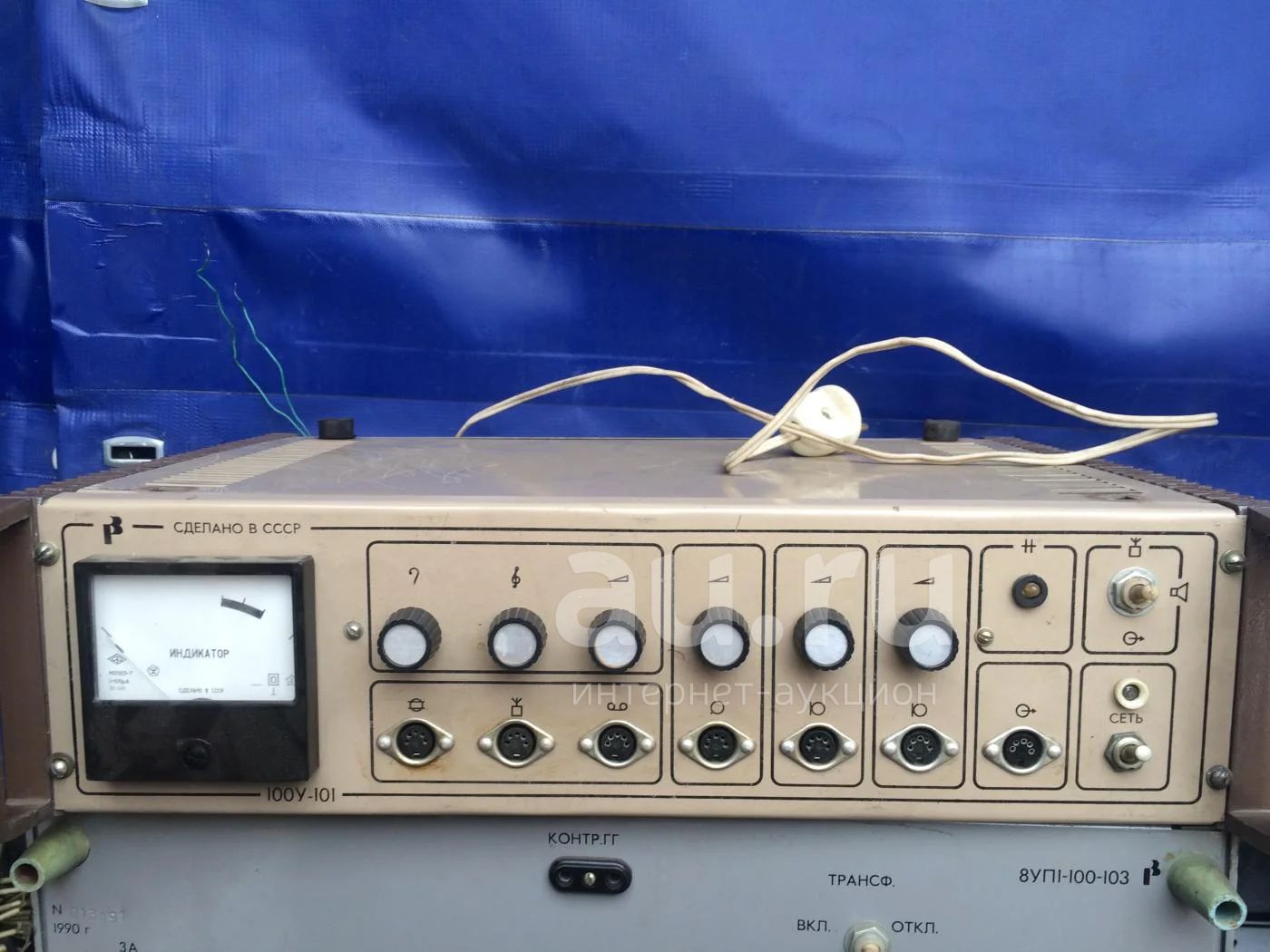

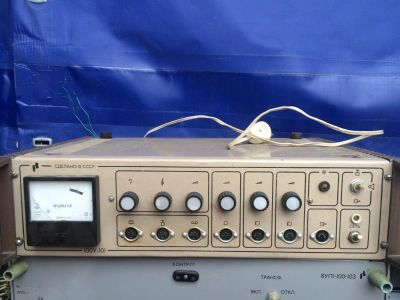

Усилитель "100У-101"

Трансляционный транзисторный усилитель разработки конца 70-х годов. Имеет выходную мощность 100ватт, выходные напряжения 30 и 120в, снимаемые с одной обмотки выходного трансформатора. Имеется бестрансформаторный выход 40в (15ом) на акустическую систему.
Конструкция усилителя очень удобная и правильная. Предварительный усилитель расположен спереди и отделен от остальной схемы сплошным стальным экраном. Входные разъемы расположены спереди, благодаря чему нет протянутых через весь корпус слаботочных проводов. Выходные транзисторы закреплены на ребристых радиаторах, являющихся боковыми стенками, благодаря чему эффективно отводится тепло и габариты всего усилителя меньше, чем были-бы при установке отдельных радиаторов. Трансформаторы (а габариты у них как у ТСШ-170) также закреплены на боковых стенках, что позволило сделать минимальной высоту усилителя. Удачно расположена печатная плата П2 усилителя мощности. Правда, не очень удобно производить замену предвыходных транзисторов, защитных диодов и других стоящих рядом элементов.
